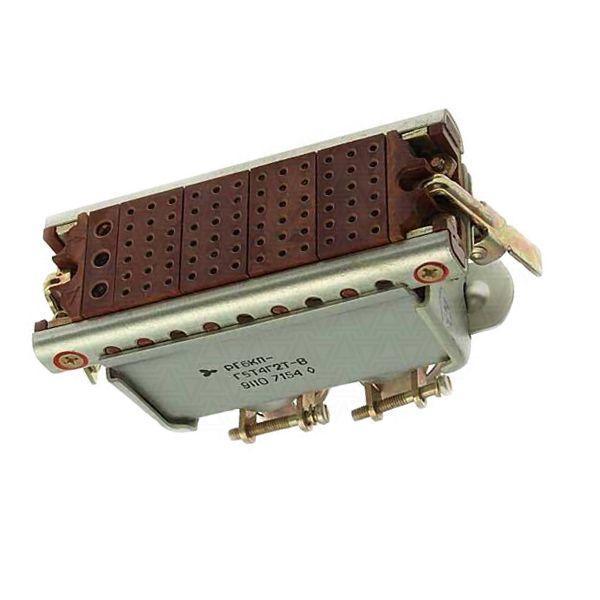

Соединители Ш64Т являются частью системы прямоугольных разъемов РШ , широко используемых в радиоэлектронной и радиотехнической аппаратуре. Эти разъемы предназначены для работы в различных электрических цепях и могут быть комбинированы для использования в низкочастотных, радиочастотных и высоковольтных приложениях.

Технические характеристики и особенности

• Тип разъема : Ш64Т относится к радиочастотным типовым колодкам.

• Количество контактов : Обычно содержит 2 контакта.

• Диаметр контакта : 0,8 мм.

• Максимальное рабочее напряжение : 250 В (эффективное значение).

• Марка провода : РК75-2.

• Сопротивление электрического контакта : Для РЧ контактов обычно не более 10 мОм.

• Сопротивление изоляции : Не менее 5000 МОм при напряжении до 500 В и не менее 10000 МОм при напряжении свыше 500 В.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

Условия эксплуатации

• Температура окружающей среды : От -60 до +70°C.

• Вибрация : Диапазон частот от 1 до 2000 Гц с ускорением до 300 м/с² (30 g).

• Удары : Одиночные и многократные удары с ускорением до 1500 м/с² (150 g).

Применение

Соединители Ш64Т используются в качестве вилок или розеток в составе прямоугольных разъемов РШ, которые применяются в различных радиоэлектронных и радиотехнических устройствах. Они обеспечивают надежное и прочное соединение, что делает их подходящими для использования в различных климатических условиях.
