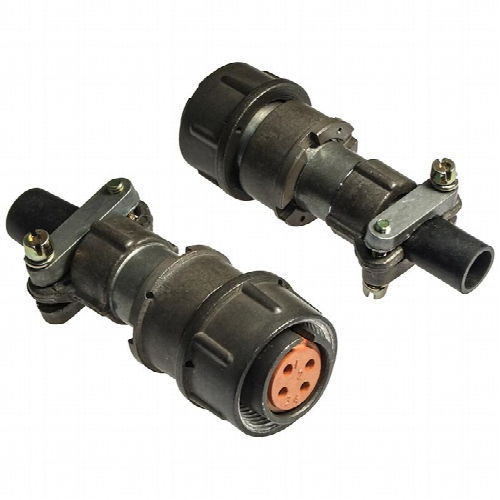

Соединитель 2РМДТ18КПН4Г5В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъем, предназначенный для соединения длинных электрических цепей. Он относится к серии 2РМДТ и имеет кабельный корпус с прямым патрубком. Основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМДТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Условный размер корпуса : 18 мм.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Г — розетка.

• Обозначение сочетания контактов : 5.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°С.

• Всеклиматическое исполнение : В.

Технические характеристики

• Максимальное рабочее напряжение : до 560 В.

• Максимальная токовая нагрузка на контакт : до 15 А, общая на соединитель — до 50 А.

• Сопротивление электрического контакта : зависит от диаметра контакта, например, для ∅1,5 мм — не более 2,5 мОм.

• Сопротивление изоляции : не менее 1000 МОм.

• Диапазон рабочих температур : от -60 до +100°С.

• Вибрация : выдерживает частоты от 1 до 1000 Гц с ускорением 490 м/с² (50 g).

• Одиночные удары : выдерживает ускорение до 5000 м/с² (500 g).

• Многократные удары : выдерживает ускорение до 1000 м/с² (100 g).

• Линейные нагрузки : выдерживает ускорение до 2000 м/с² (200 g).

Применение

Соединитель 2РМДТ18КПН4Г5В1В используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Он подходит для работы в различных климатических условиях и обеспечивает надежное соединение в условиях вибрации и ударов.
