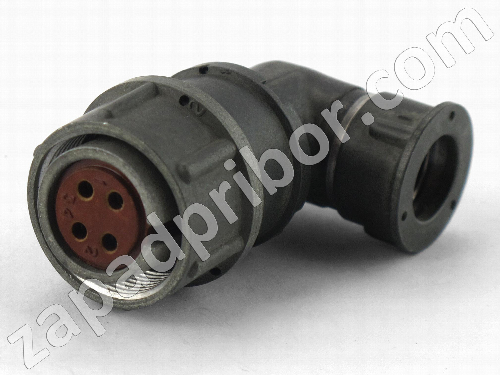

Соединитель 2РМДТ18КУЭ4Г5В1В представляет собой кабельную розетку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может работать при напряжении 560 или 700 В, в зависимости от конкретных условий эксплуатации.

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Корпус : Кабельный, диаметр 18 мм.

• Патрубок : Угловой.

• Гайка патрубка : Для экранированного кабеля.

• Количество контактов : 4.

• Тип контактов : Розетка.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Климатическое исполнение : Всеклиматическое по ГОСТ В 20.39.404-81.

• Токовая нагрузка : На одиночный контакт от 4 до 36 А, максимальная суммарная нагрузка от 27 до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающей среды : От -60°C до 100°C.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Относительная влажность : До 98% при температуре 25°C.

• Вибрация и удары : Может выдерживать синусоидальную вибрацию и механические удары в широком диапазоне частот и ускорений.

Соединитель 2РМДТ18КУЭ4Г5В1В используется в радиоэлектронной аппаратуре специального и общего назначения, обеспечивая надежное соединение и разъединение электрических цепей в различных условиях эксплуатации .
