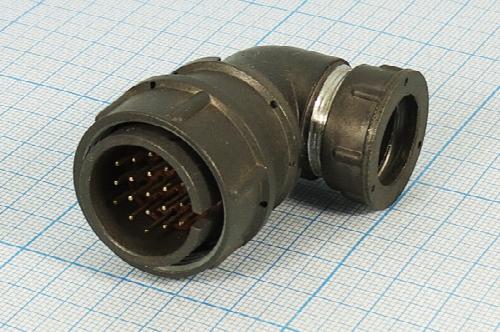

Разъем 2РМ24КУН19Ш1В1 относится к серии 2РМ, которая включает в себя цилиндрические низкочастотные негерметичные соединители. Этот конкретный разъем является кабельной вилкой с угловым патрубком, предназначенной для работы с неэкранированными кабелями.

Основные характеристики:

• Тип соединителя: 2РМ — цилиндрический низкочастотный негерметичный.

• Посадочный диаметр корпуса: 24 мм.

• Тип корпуса: Кабельный (К).

• Вид патрубка: Угловой (У).

• Вид гайки патрубка: Для неэкранированного кабеля (Н).

• Количество контактов: 19.

• Вид соединителя: Вилка (Ш).

• Диаметр контактов: 1 мм.

• Вид покрытия контактов: Серебро (В).

• Теплостойкость: +100°C.

Технические параметры:

• Максимальное рабочее напряжение: до 560 В.

• Максимальное испытательное напряжение: до 1850 В.

• Токовая нагрузка: до 5 А на контакт, общая до 80 А.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений/расчленений: до 500.

• Минимальная наработка: 5000 часов.

• Срок сохраняемости: минимум 15 лет.

• Температурный диапазон работы: от -60°C до +100°C.

Применение:

Разъемы серии 2РМ, включая 2РМ24КУН19Ш1В1, используются в радиоэлектронной аппаратуре специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.

Монтаж и соединение:

• Метод монтажа: Пайка или обжимка.

• Сочленение: Резьбовое.

• Поляризация корпусов: Одношпоночная.

Эти разъемы обеспечивают надежное и долговечное соединение в различных электрических цепях, включая постоянный и переменный ток с частотой до 3 МГц.
