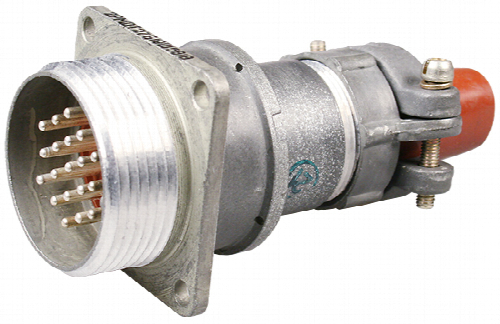

Соединитель 2РМДТ27БПН19Ш5В1В представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он состоит из двух частей: вилки и розетки, которые соединяются посредством резьбового сочленения. Этот разъем может использоваться в электрических цепях с постоянным и переменным током (частотой до 3 МГц).

Технические характеристики:

• Количество контактов: 19, все контакты имеют диаметр 1,5 мм.

• Покрытие контактов: Серебро или золото.

• Максимальное рабочее напряжение: 560 В.

• Максимальная токовая нагрузка на контакт: 7 А.

• Сопротивление электрического контакта: Не более 2,5 мОм для контактов Ø 1,5 мм.

• Сопротивление изоляции: Не менее 1000 МОм.

• Температура окружающей среды: От -60 до +100 °С.

• Вибрация: Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с² (50 g).

• Механический удар: Одиночные удары с ускорением до 5000 м/с² (500 g), многократные удары с ускорением до 1000 м/с² (100 g).

• Климатическое исполнение: Всеклиматическое (В).

• Материал корпуса: Алюминиевый сплав А-22.

• Материал изолятора: Карболит.

• Метод монтажа: Обжимка или пайка.

Применение:

Этот разъем используется для соединения длинных электрических цепей и может работать в различных условиях, включая повышенную влажность и низкие температуры. Он подходит для применения в различных отраслях, где требуется надежное и прочное соединение электрических цепей.

Ответные части для вилки 2РМДТ27БПН19Ш5В1В включают различные розетки серии 2РМД27К, такие как 2РМД27К19Г5А1 и 2РМД27К19Г5В1 .
