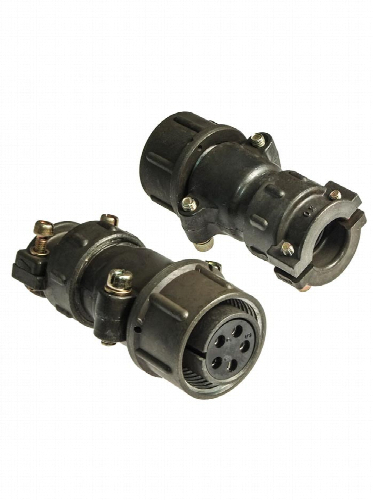

Соединители ШР20П5НШ10 розетка представляют собой низкочастотные цилиндрические разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение) . Эти соединители являются негерметичными и имеют климатическое исполнение УХЛ .

Основные характеристики:

• Тип соединителя : ШР — штепсельный разъем.

• Условный размер корпуса : 20.

• Конструктивное исполнение : С прямым патрубком (П).

• Количество контактов : 5.

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Вид контактов в кабельной части : Розетка (Ш).

• Обозначение сочетания контактов : 10, что соответствует пяти контактам диаметром 2,5 мм .

Применение:

Эти розетки используются для соединения и разъединения электрических цепей в различных видах электроаппаратуры. Они могут быть как приборными (блочными), так и кабельными .

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт: до 35 А или рабочий ток до 25 А на каждый контакт .

• Общая максимальная токовая нагрузка: до 125 А .

• Диаметр подсоединяемого провода: не более 3 мм? .

Соединители серии ШР подходят для применения в условиях синусоидальной вибрации с ускорением до 300 м/с? и механического удара с ускорением одиночного действия до 5000 м/с?. Минимальная наработка составляет не менее чем тысячу часов при выполнении не менее пятисот циклов сочленений и расчленений .
