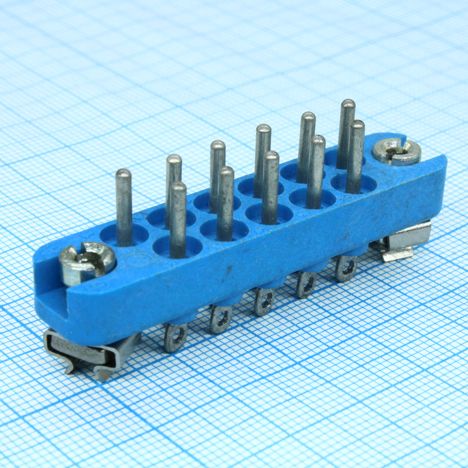

Соединители РП10-11-П-О представляют собой прямоугольные низкочастотные разъемы, предназначенные для внутреннего монтажа в электрических цепях. Они используются для соединения и разъединения цепей с постоянным, переменным и импульсным токами, работающими при напряжении до 1550 В и токе до 15 А. Эти соединители могут функционировать в диапазоне частот до 3 МГц .

Конструкция и материалы

Соединители РП10-11 состоят из двух основных частей: вилки и розетки. Они могут быть выполнены с металлическим или пластиковым корпусом, имеющим как прямые, так и угловые выходы для кабеля. В конструкции предусмотрены фиксирующие замки и ловители для улучшения качества соединения. Контакты покрыты сплавом олово-висмут или серебром, что обеспечивает надежность и долговечность соединений .

Технические характеристики

• Количество контактов : 7, 11, 15, 22, 30, или 42.

• Сопротивление контактов : не более 4 МОм.

• Максимальный рабочий ток : до 15 А.

• Максимальное рабочее напряжение : до 1550 В.

• Сопротивление изоляции : не менее 10 МОм в нормальных климатических условиях.

• Электрическая прочность изоляции : от 2700 до 3800 В.

Климатическое исполнение

Соединители РП10-11 изготавливаются в климатическом исполнении «УХЛ» или «В» согласно ГОСТ 15150-69, что позволяет использовать их в различных условиях эксплуатации .

Применение

Эти соединители широко применяются в электронике и радиоаппаратуре как общего назначения, так и специального назначения. Они подходят для использования в различных устройствах, где требуется надежное соединение электрических цепей .

Таким образом, соединители РП10-11-П-О являются важными компонентами в электрических системах благодаря своей
