Разъемы, вилки, розетки рп15-50гвфв (88г.) (5)

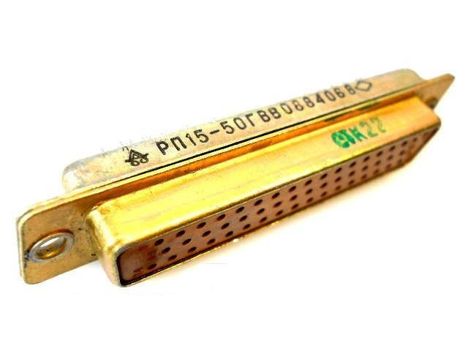

Соединители РП15-50гвфв (88г.) (5)
Соединители РП15-50ГВФВ представляют собой комбинированные устройства, предназначенные для объемного монтажа в электрических цепях. Они могут использоваться как в низкочастотных, так и в высокочастотных приложениях.
Назначение и характеристики
Тип соединителя : РП15-50ГВФВ - это разъем ручного сочленения прямоугольного типа с 50 контактами.
Рабочие параметры :
Низкочастотные цепи: напряжение до 400 В, частота до 3 МГц.
Высокочастотные цепи: напряжение до 100 В, частота до 10 ГГц.
Конструкция :
Соединитель состоит из приборной вилки и приборной розетки.
Вилки могут быть с кожухом, а розетки - с фиксатором.
Кабельные вилки изготавливаются со штампованным металлическим кожухом.
Покрытие контактов :
Низкочастотные контакты могут иметь покрытие из серебра или золота.
Высокочастотные контакты обычно покрыты серебром.
Технические условия
Соединители РП15-50ГВФВ соответствуют техническим условиям НКЦС.434410.509 ТУ и предназначены для внутреннего монтажа в климатическом исполнении В.
Спецификации
| Параметр | Значение |
|---|
