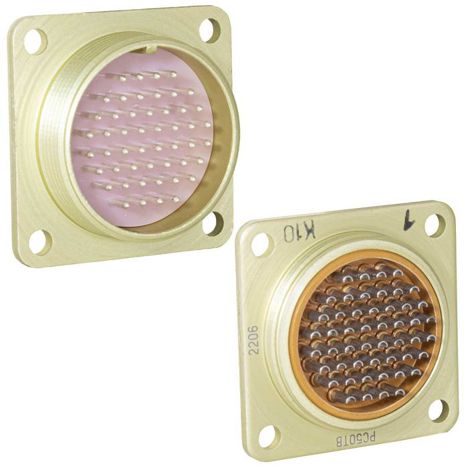

Соединители РС50ТВ (вилка с кожухом) — это низкочастотные, низковольтные цилиндрические субминиатюрные соединители, предназначенные для внутреннего монтажа. Они используются в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с максимальным рабочим напряжением 200 В .

Назначение и применение :

• Для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Конструктивные особенности и характеристики :

• Состоят из герметичной или негерметичной приборной вилки и негерметичной розетки (блочной или кабельной).

• Сочленение может быть резьбовым или врубным. Фиксация врубных соединителей обеспечивается устройствами потребителя.

• Изготавливаются с металлическим или пластмассовым кожухом или без кожуха.

• Диаметр контактов соединителей — 1 мм.

• Количество контактов: 50.

• Покрытие контактов: золото или серебро.

• Монтаж: внутренний, объемный, пайкой.

• Всеклиматическое исполнение.

Технические характеристики :

• Максимальное рабочее напряжение: 200 В.

• Максимальная токовая нагрузка на контакт: 4 А.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.

• Количество сочленений-расчленений: 250.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15-25 лет.

• Диапазон частот вибрации: 1–5000 Гц.

• Ускорение при вибрации: 147 м/с².

• Ускорение при одиночных ударах: 5000 м/с².

• Ускорение при многократных ударах: 500 м/с².
