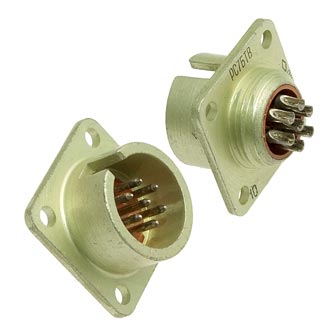

Соединители РС7БТВ (вилка без кожуха) представляют собой цилиндрические низкочастотные соединители, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов. Они могут использоваться в условиях, где требуется защита от пыли и влаги.

Конструкция и характеристики

• Тип соединителя : РС7БТВ состоит из герметичной или негерметичной вилки и негерметичной розетки (блочной или кабельной). Сочленение может быть выполнено врубным или резьбовым способом.

• Количество контактов : Вилка имеет 7 контактов с диаметром 1 мм.

• Максимальное рабочее напряжение : 200 В (амплитудное значение).

• Максимальная токовая нагрузка : 4 А на контакт.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.

• Температурный диапазон : от -60 до +85 °C.

• Условия эксплуатации : Соединители могут выдерживать вибрацию в диапазоне частот от 1 до 5000 Гц и одиночные удары с ускорением до 5000 м/с². Также они могут функционировать при пониженном атмосферном давлении.

Структура условного обозначения

Условное обозначение соединителя РС7БТВ формируется следующим образом:

• РС — тип соединителя

• 7 — количество контактов

• Б — вид соединения (врубное)

• _ — резьбовое соединение (без буквы)

• А — покрытие контактов (золото)

• _ — серебро (без буквы)

• ТВ — всеклиматическое исполнение

Эти соединители предназначены для внутреннего монтажа и соответствуют техническим усл
