Соединители РШ2Н-1-17 представляют собой электрические низкочастотные прямоугольные разъемы, предназначенные для объемного монтажа в электрических цепях. Они могут использоваться как для постоянного, так и для переменного тока (с частотой до 3 МГц), а также для импульсного тока с напряжением до 400 В.

Технические характеристики :

• Количество контактов : 8

• Сила электрического тока на контакт : 3 А

• Номинальное рабочее напряжение : 400 В

• Сопротивление контактов : не более 10 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Электрическая прочность изоляции : 1680 В

• Емкость между контактами : не более 10 пФ

• Максимальная сила тока при нагрузке : до 4,5 А

• Минимальная наработка на отказ : 5000 часов

• Число циклов соединения/разъединения : до 500

Конструкция и исполнение :

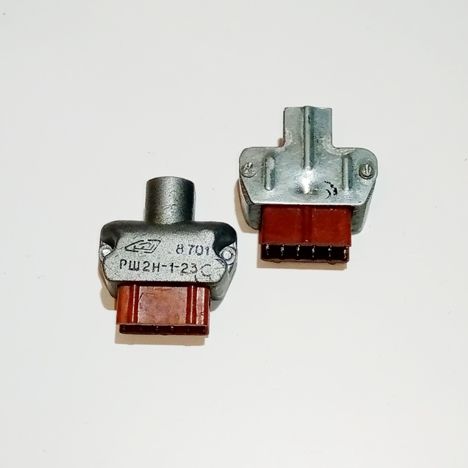

Соединители РШ2Н-1-17 состоят из двух частей: вилки (РШ2Н-1) и розетки (РГ1Н-1). Вилки могут выпускаться в различных вариантах кожуха: металлическом литом, металлическом штампованно-литом или пластиковом. Кожух может быть прямым или угловым.

Покрытие контактов может быть выполнено из серебра, золота или олово-висмута, что обеспечивает надежность соединений и долговечность в эксплуатации.

Условия эксплуатации :

Соединители предназначены для работы в широком диапазоне температур от -60 °C до +155 °C и могут функционировать при относительной влажности до 98% при температуре +35 °C.

Климатическое исполнение соединителей соответствует стандартам «УХЛ» или «В» по ГОСТ 15150-69, что делает их подх
