Соединитель РШ2Н-1-29 представляет собой электрический разъем, предназначенный для объемного монтажа в электрических цепях. Он используется как для постоянного, так и для переменного тока (с частотой до 3 МГц), а также для импульсного тока с максимальным рабочим напряжением до 400 В.

Основные характеристики

• Количество контактов : 16

• Рабочий ток на контакт : до 3 А

• Сопротивление контактов : не более 10 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Электрическая прочность изоляции : 1680 В

• Минимальная наработка на отказ : 5000 часов

• Число соединений/разъединений : 500

• Минимальный срок хранения : 20 лет

Конструкция и материалы

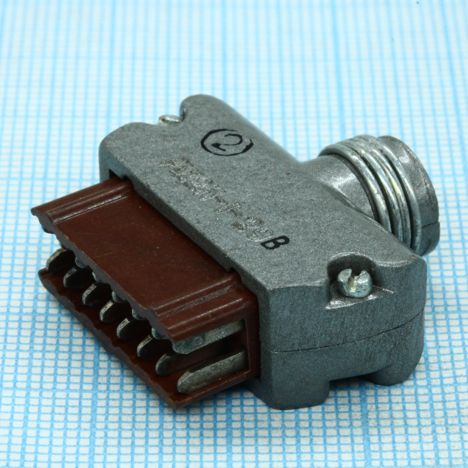

Соединитель состоит из двух частей: вилки (РШ2Н-1) и розетки (РГ1Н-1). Вилки могут быть выполнены в различных вариантах кожуха — металлическом литом, металлическом штампованно-литом или пластмассовом. Кожух вилки может быть прямым или угловым.

Контакты соединителя могут быть покрыты различными материалами, такими как золото, серебро или олово-висмут, что обеспечивает надежность и долговечность соединения.

Климатическое исполнение

Соединитель РШ2Н-1-29 изготавливается в климатическом исполнении "УХЛ" или "В", что позволяет использовать его в различных условиях эксплуатации. Он также способен функционировать при температурных диапазонах от -60 до +155 °C и относительной влажности до 98% при температуре +35 °C.

Применение

РШ2Н-1-29 широко используется в узлах и блоках электронной аппаратуры общего и специального назначения. Его конструкция и характеристики делают его подходящим для внутреннего монтажа в различных устройствах, требующих надежны
