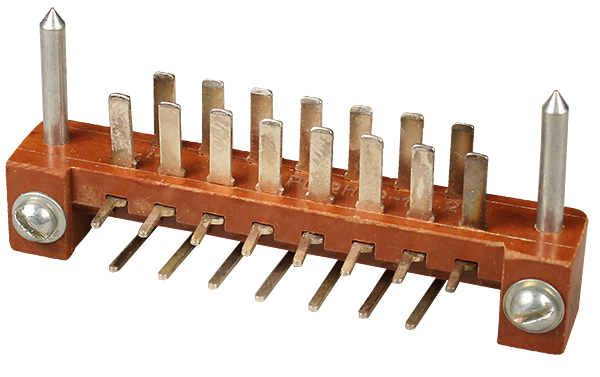

Соединители РШ2Н-2-15 представляют собой электрические низкочастотные прямоугольные разъемы, предназначенные для применения в различных электрических цепях, включая постоянный и переменный ток (до 3 МГц), а также импульсный ток. Эти соединители могут работать при максимальном напряжении до 420 В и обеспечивают надежное соединение в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Конструкция : Соединитель состоит из двух частей: вилки (ППиС РШ2Н-2) и розетки (ППиС РГ1Н-2), которые поставляются отдельно.

• Количество контактов : Вилка РШ2Н-2-15 имеет 15 контактов, расположенных в два ряда с шагом 6 мм между контактами и рядами.

• Рабочий ток : Максимальный рабочий ток на контакт составляет 5 А, а сопротивление контактов не превышает 10 мОм.

• Электрическая прочность изоляции : Соединитель выдерживает напряжение до 1600 В.

Условия эксплуатации

Соединители РШ2Н-2-15 предназначены для внутреннего монтажа и могут эксплуатироваться в условиях умеренного и холодного климата (климатическое исполнение УХЛ). Рабочая температура составляет от -60°С до +155°С, а относительная влажность может достигать 98% при температуре +35°С.

Гарантия и надежность

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Минимальная наработка на отказ составляет 5000 часов во всех режимах эксплуатации, с возможностью увеличения до 130000 часов в облегченных условиях.

Применение

Соединители РШ2Н-2-15 широко используются для соединения и разъединения электрических цепей в различных устройствах радиоэлектронной аппаратуры. Они обеспечивают надежное соединение благодаря направляющим элементам и высокому качеству материалов, таких как серебряное покрытие контактов.
