Соединитель РШ2Н-1-30 представляет собой электрический низкочастотный прямоугольный соединитель, предназначенный для объемного монтажа. Он используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) с максимальным рабочим напряжением до 400 В. Эти соединители находят применение в узлах и блоках электронной аппаратуры как общего, так и специального назначения.

Основные характеристики

• Тип соединителя : Прямоугольный, низкочастотный, малогабаритный.

• Количество контактов : 16.

• Сопротивление контактов : не более 10 мОм.

• Рабочий ток на контакт : до 3 А.

• Электрическая прочность изоляции : 1680 В.

• Сопротивление изоляции : не менее 5000 МОм.

• Емкость между контактами : не более 10 пФ.

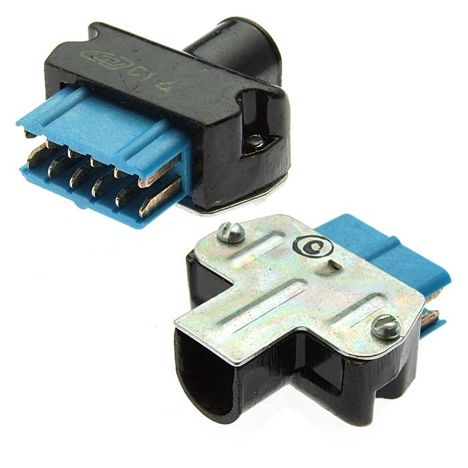

Конструкция

Соединитель состоит из двух частей:

1. Вилка РШ2Н-1 - может иметь металлический литой или пластиковый кожух, который бывает прямым или угловым.

2. Розетка РГ1Н-1 - обычно выпускается без кожуха.

Условия эксплуатации

Соединители РШ2Н-1-30 могут работать в широком диапазоне температур от -60 °C до +155 °C и при относительной влажности до 98% при температуре +35 °C. Они также устойчивы к синусоидальным вибрациям в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с².

Долговечность и надежность

Минимальная наработка на отказ составляет 5000 часов, а число сочленений и расчленений — до 500 раз. Гарантийный срок хранения соединителей составляет 20 лет.

Применение

РШ2Н-1-30 используется для соединения и разъединения электрических цепей в различных электронных устройствах, что делает его важ
