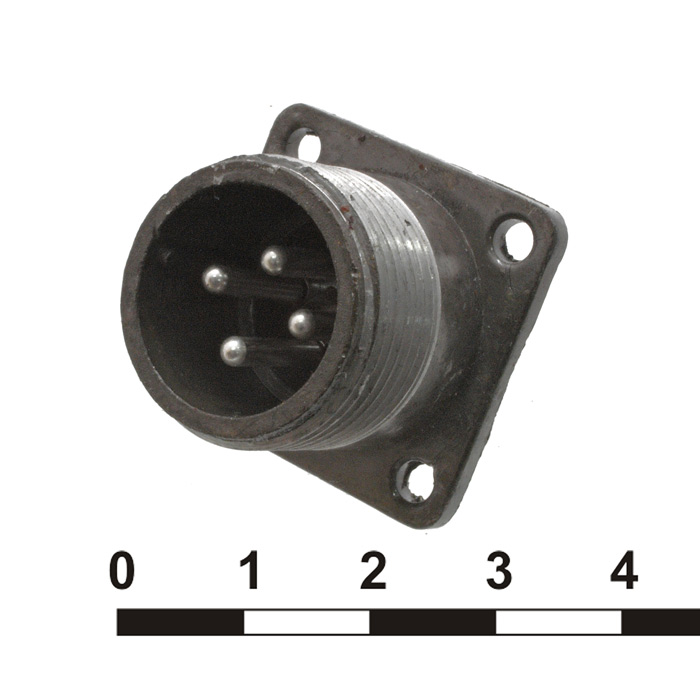

ШР20П4ЭШ8 ВИЛКА (SZC)

Разъем ШР20П4ЭШ8 (вилка) представляет собой приборный штепсельный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может использоваться в различных областях, включая радиоэлектронную и радиотехническую аппаратуру.

Основные характеристики

Количество контактов: 4
Рабочее напряжение: до 850 В
Максимальная токовая нагрузка на контакт: до 35 А
Рабочий ток на контакт: не более 25 А
Диаметр контакта: 2,5 мм
Сечение подсоединяемого провода: до 3 мм?
Сопротивление контакта: не более 0,001 Ом
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях

Конструкция и применение

Разъем ШР20П4ЭШ8 имеет прямой вывод и не оснащен патрубком, что делает его удобным для подключения экранированных кабелей. Он выполнен в цилиндрической форме и предназначен для объемного монтажа. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — однош Оночная.

Условия эксплуатации

Температурный диапазон: от -60°C до +60°C
Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?
Механический удар: одиночное действие — 5000 м/с?, многократное действие — 350 м/с?

Габаритные размеры

Габариты разъема составляют примерно 30?30?42 мм, что делает его компактным для использования в различных устройствах.

Расшифровка обозначений

Обозначение ШР20П4ЭШ8 расшифровывается следующим образом:

ШР — тип разъема (штепсельный негерметичный)
20 — условный размер корпуса
П — конструктивное исполнение (без патрубка)
4 — количество контактов
Э — условное обозначение
Ш — вид соединителя (вилка)
8 — обозначение сочетания контактов

Разъемы этой серии широко применяются в электронике и обеспечивают надежное соединение в различных электрических системах.

Цена:

211 руб

Под заказ

В наличии: 900 шт.

Характеристики, заводская упаковка, паспорт, расшифровка, маркировка ШР20П4ЭШ8 ВИЛКА (SZC) (Разъемы, вилки, розетки). Купить оптом и в розницу с доставкой.

Производитель: SZC

Продажа:

3 УП. по 400 шт.; 4 УП. по 40 шт.; 1 УП. по 5 шт.; 1 УП. по 4 шт.;

Условный размер корпуса:

Количество контактов:

Тип разъёма:

штепсельный цилиндрический разъе м

Диаметр контакта:

2,5 мм

Рабочий ток на контакт, не более:

35 А

Категория: Разъемы, вилки, розетки
