Соединители SMA-P/SMA-P-RG316 представляют собой высокочастотные разъемы, широко используемые в различных радиочастотных устройствах . SMA (SubMiniature version A) коннектор был разработан в 1960 году и первоначально предназначался для полужесткого кабеля 0.141 дюйма (RG-402) .

Характеристики и применение :

• Конструкция и материалы Разъемы SMA-P/SMA-P-RG316 состоят из корпуса (обычно латунного), изолятора (PTFE), и оболочки кабеля из фторопласта FEP .

• Соединение Имеют резьбовое соединение 1/4-36, компактные размеры и высокую механическую прочность .

• Частотный диапазон Рассчитаны на работу до 18 ГГц, а некоторые прецизионные версии — до 26.5 ГГц . Однако, для кабельных коннекторов максимальная рабочая частота определяется типом кабеля . Для RG316 кабеля, диапазон рабочих частот составляет до 6 ГГц .

• Импеданс Обладают импедансом 50 Ом .

• Применение Используются в радарах с фазированными решетками, измерительной аппаратуре, системах посадки по приборам и других устройствах, где важны габариты и граничная частота . Также применяются в коаксиально-волноводных и микрополосковых переходах, усилителях, аттенюаторах, фильтрах, смесителях, задающих генераторах и переключателях .

• Совместимость Изготавливаются в соответствии с MIL-C-39012, IEC 169-15 и CECC22110/111, что обеспечивает совместимость с другими соединителями, соответствующими этим спецификациям и имеющими такой же диаметр, независимо от производителя .

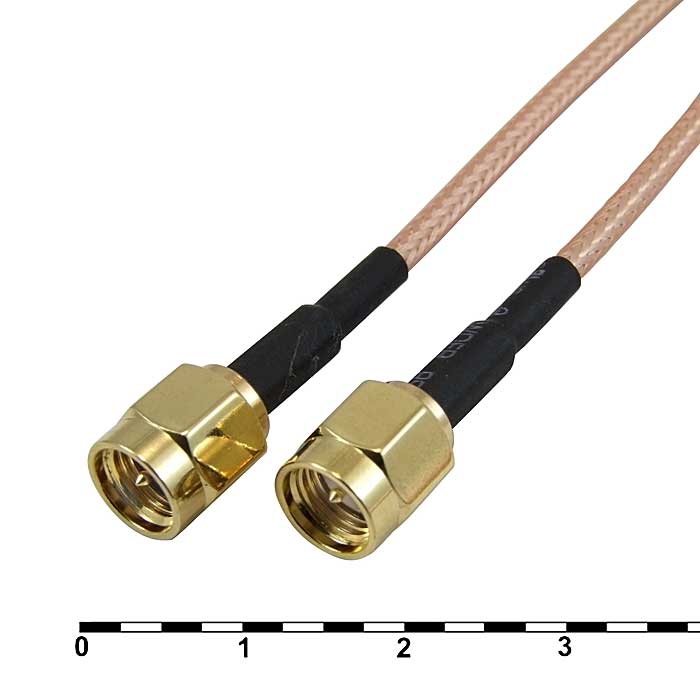

Типичные характеристики кабельной сборки SMA-P/SMA-P-RG316 :

• Тип разъема : 2 x SMA-P

• Тип кабеля : RG316

• Длина кабеля : В (RUICHI)
