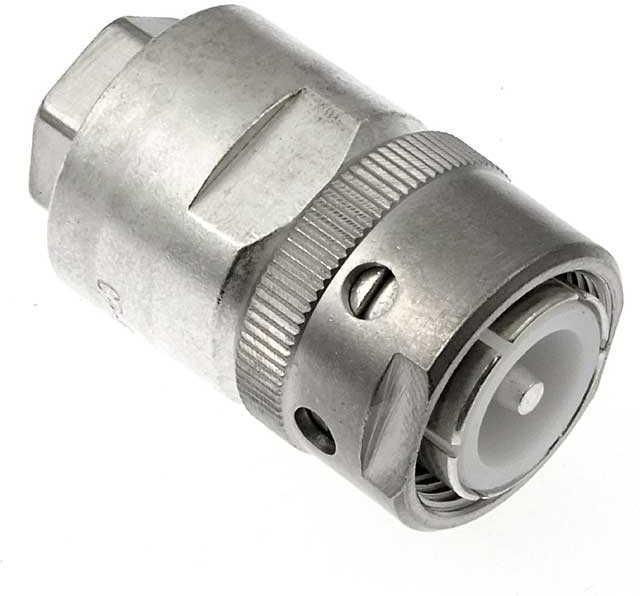

Соединитель СР-50-811ФВ представляет собой радиочастотный разъем, предназначенный для работы в электрических цепях радиочастотных трактов. Он используется для соединения и разъединения кабелей, узлов и блоков в аппаратуре общего и специального назначения. Основные характеристики соединителя включают:

Технические характеристики

• Тип разъема : вилка

• Волновое сопротивление : 50 Ом

• Диапазон частот : от 0 до 10 ГГц

• Рабочее напряжение : 500 В (амплитудное)

• Сопротивление контактов : не более 0,01 Ом

• Габаритные размеры : 22×44 мм

• Масса : 62 г

• Материалы :

  • Корпус: латунь с никелевым покрытием

  • Контакты: латунь с серебряным покрытием

  • Изоляция: фторопласт

Устойчивость и долговечность

Соединители СР-50-811ФВ обладают высокой устойчивостью к внешним воздействиям, включая механические удары и вибрации. Они могут работать в диапазоне температур от -60 °C до +155 °C и выдерживают повышенную влажность (до 98% при +35 °C). Срок службы соединителя составляет около 5000 часов, а минимальный срок хранения — до 20 лет .

Применение

Эти соединители широко используются в различных областях, включая телекоммуникации и радиосвязь, обеспечивая надежное соединение для передачи высокочастотных сигналов. Они также подходят для условий повышенной вибрации и могут использоваться в оборудовании, требующем высокой надежности .

Структура обозначения

Структура обозначения соединителя СР-50-811ФВ следующая:

• СР — радиочастотный соединитель

• 50 — величина
