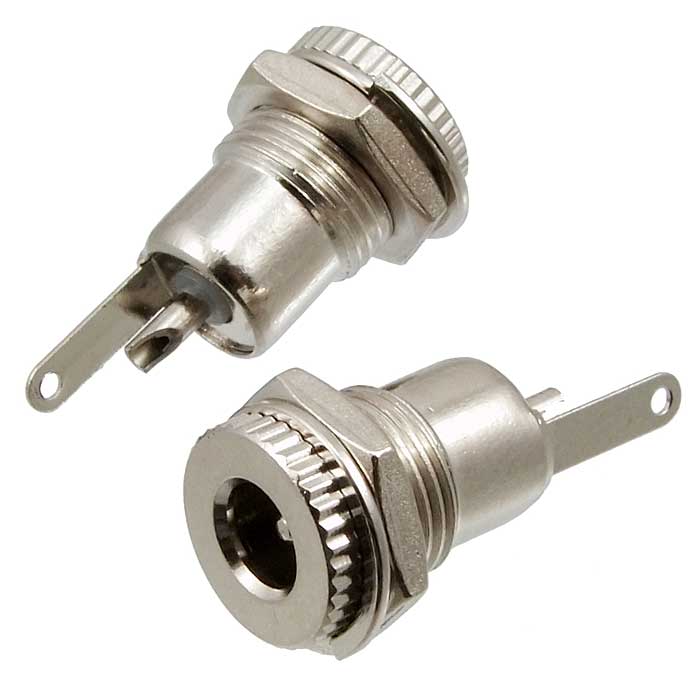

Разъемы TC 5.5x2.5mm metal представляют собой штырьковые разъемы низковольтного питания, которые широко используются для подключения различных электрических устройств к источникам питания. Эти разъемы находят применение в таких устройствах, как электронные медицинские приборы, настольные вентиляторы, лампы и портативные акустические системы.

Основные характеристики

• Тип : Штырьковый низковольтный блочный разъем.

• Материал корпуса : Металл.

• Номинальный ток : 2 А.

• Номинальное напряжение : 5–24 В (постоянный ток).

• Диаметр корпуса : 12,5 мм.

• Размер установочного отверстия : Ф10 мм.

• Рабочий температурный диапазон : от -35 до +85 °C.

• Сопротивление изоляции : не менее 100 МОм.

• Контактное сопротивление : не более 20 мОм.

• Диэлектрическая прочность : 500 В (при частоте 50 Гц в течение 1 минуты).

Конструкция

Разъем состоит из двух основных частей: штекера и гнезда. Штекер включает в себя пластиковый корпус и цилиндрический контакт с выводами для подключения провода. Выводы могут быть выполнены как для пайки, так и в виде клеммной колодки.

Применение

Разъемы TC 5.5x2.5mm metal идеально подходят для использования в условиях, требующих надежного и безопасного соединения. Они обеспечивают стабильное соединение для низковольтных устройств, что делает их популярными в различных областях электроники и электротехники.

Эти разъемы можно использовать в различных конфигурациях, включая варианты на кабель, с клеммной колодкой или на плату, что позволяет адаптировать их под конкретные требования проекта или устройства.
