Электромагнитные реле 4100H 12VDC (842) 2A Электромагнитные реле REK 77/4-3

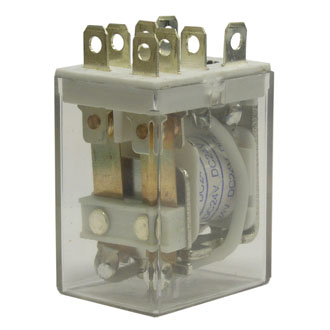

Электромагнитные реле 13F-2 (SCL) 12VDC 10/15A RUICHI

13F-2 (SCL) 12VDC 10/15A

Реле 13F-2 (SCL) 12VDC 10/15A — это электромагнитное реле общего назначения, предназначенное для управления цепями постоянного тока. Оно используется для замыкания и размыкания электрических контактов при подаче напряжения на обмотку, что создает магнитное поле и перемещает ферромагнитный якорь, связанный с контактами.

Основные характеристики

Номинальное напряжение катушки : 12V DC.
Максимальный ток переключения : 10A, с возможностью кратковременного увеличения до 15A.
Сопротивление катушки : 160 Ом.
Контактное сопротивление : не более 100 мОм.
Диапазон рабочих температур : от -40°C до +70°C.
Количество циклов коммутации : не менее 100000.
Схема переключения : DPDT (двойное переключение с двумя парами контактов).
Время срабатывания : около 25 мс.

Габариты и конструкция

Размеры :
- Высота: 41,5 мм
- Ширина: 21,5 мм
- Глубина: 28 мм
Вес : приблизительно 32,6 г.

Дополнительные параметры

Диэлектрическая прочность : между открытыми контактами и корпусом — 1500 VAC в течение одной минуты.
Коммутируемое напряжение : до 250 VAC и 30 VDC.
Степень защиты : IP40, что обеспечивает защиту от твердых предметов размером более 1 мм, но не защищает от влаги.

Реле подходит для использования в различных автоматизированных системах и устройствах, где требуется надежная коммутация электрических цепей. Для подключения реле могут использоваться специальные колодки, такие как PTF08A-01/02/03 и другие модели.

РЭС10 03.01

Реле РЭС10 широко применяется в различных областях благодаря своим характеристикам и надежности. Основные применения включают:

Электронные схемы управления : РЭС10 используется для коммутации электрических цепей в схемах управления, что делает его важным компонентом в автоматизации процессов.
Радиоэлектронная аппаратура : Реле активно применяется в радиоэлектронных устройствах общего и специального назначения, обеспечивая надежное переключение сигналов.
Контрольно-измерительные приборы : РЭС10 находит применение в различных измерительных системах, где требуется высокая точность и надежность при работе с электрическими цепями.
Промышленное оборудование : Используется для управления различными механизмами и устройствами, где необходимо управлять токами и напряжениями.

Эти применения делают реле РЭС10 универсальным решением для множества технических задач, требующих надежной коммутации электрических цепей.

РЭС10 03.01

Реле РЭС10 имеет несколько различных маркировок, которые обозначают его конструктивные и электрические характеристики. Основные различия между реле с разными маркировками заключаются в следующих аспектах:

1. Исполнение и электрические параметры

Каждая маркировка реле РЭС10, например, РС4.529.031-01 или РС4.529.031-02, указывает на конкретное исполнение, которое может включать различия в сопротивлении обмотки, токе срабатывания и рабочем напряжении. Например, реле с маркировкой РС4.529.031-01 может иметь одно исполнение контактов (замыкающий или переключающий), в то время как РС4.529.031-02 может иметь другое .

2. Категория качества

Маркировки также могут указывать на категорию качества реле, например, «ОТК», «ВП» или «ОС». Это влияет на надежность и условия эксплуатации реле. Каждая категория предполагает разные уровни контроля качества и допускает использование в различных климатических условиях .

3. Год выпуска

Некоторые маркировки могут указывать на год выпуска реле или его паспортные данные, что может быть важно для совместимости с другими компонентами в системе .

4. Конструктивные особенности

Реле могут отличаться по типу корпуса (завальцованный или пылевлагозащищенный), что также влияет на область применения и условия эксплуатации . Эти различия позволяют выбрать подходящее реле РЭС10 в зависимости от конкретных требований проекта или устройства, где оно будет использоваться.

Цена:

138 руб

Под заказ

В наличии: 900 шт.

Характеристики, заводская упаковка, паспорт, расшифровка, маркировка 13F-2 (SCL) 12VDC 10/15A (Электромагнитные реле). Купить оптом и в розницу с доставкой.

Производитель: RUICHI

Продажа:

8 УП. по 50 шт.; 8 УП. по 10 шт.;

Высота:

41,5 мм

Ширина:

21,5 мм

Глубина:

28 мм

Максимальный ток:

переключения - 10 А

Сопротивление изоляции, не менее:

100 (при Uисп.dc=500 В) М Ом

Время:

срабатывания/ переключения - 25 мс

Количество циклов коммутации (электро), не менее:

100000

Мощность:

катушки - 0,9 (DС) Вт

Примечание:

подходят колодки: PTF08A-01/02/03; 13F-2Z-A/A1/A2

Максимальное напряжение:

переключения - 250 VAC/ 30 VDC В

Номинальное напряжение:

катушки - 12 В (DC) В

Напряжение:

срабатывания - 9/ отпускания - 1,2 В

Схема переключения:

DPDT

Диапазон рабочих температур:

-40…+70 °С

Контактное сопротивление, не более:

100 м Ом

Сопротивление катушки:

160 Ом

Диэлектрическая прочность:

между откр. контактами и корпусом - 1500 VAC 1мин. В
