Электромагнитные реле JQX-13F-2C-A-24VDC-1 FORWARD FORWARD
JQX-13F-2C-A-24VDC-1 FORWARD

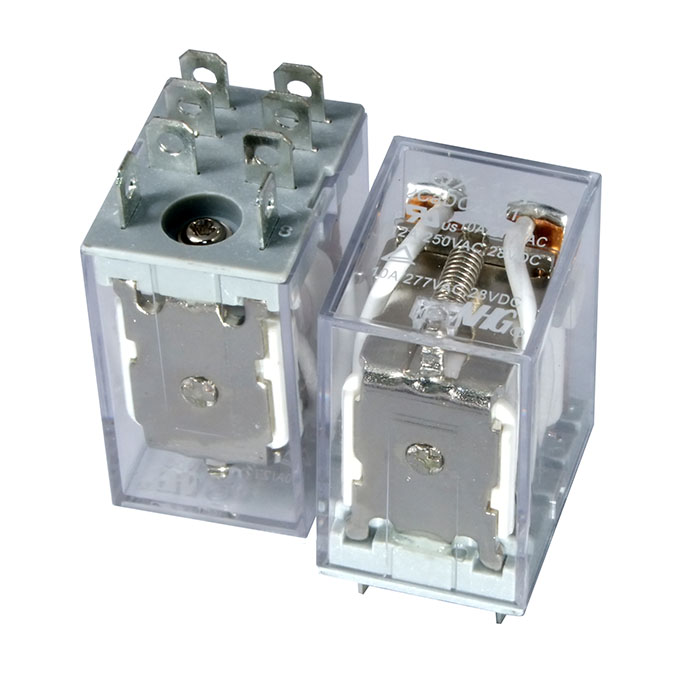

Реле JQX-13F-2C-A-24VDC-1 FORWARD является электромагнитным реле постоянного тока, предназначенным для управления электрическими цепями. Ниже приведены его основные характеристики и особенности.
Основные характеристики
- Тип : Электромагнитное реле постоянного тока.
- Схема переключения : Form 2C (DPDT) 2ON-ON, что позволяет управлять двумя независимыми цепями.
- Номинальное напряжение катушки : 24 В (DC).
- Сопротивление катушки : 640 Ом.
- Максимальный ток переключения : 12 А (AC) и 28 А (DC).
- Коммутируемое напряжение : до 250 В AC и 28 В DC.
- Контактное сопротивление : не более 100 мОм при токе 1 А и напряжении 6 В DC.
- Диэлектрическая прочность : 2500 VAC между открытыми контактами и корпусом в течение 1 минуты.
- Температурный диапазон : от -40 до +70 °C.
- Количество циклов коммутации : не менее 100,000.
Размеры и материалы
- Габариты : Высота - 35.5 мм, Ширина - 21.5 мм, Глубина - 28 мм.
- Вес : 37 г.
- Материал корпуса : Пластик.
Применение
Реле JQX-13F-2C-A-24VDC-1 используется в различных электрических системах, где требуется надежное управление током. Оно может быть установлено как в промышленных, так и в бытовых устройствах. Благодаря своей конструкции и характеристикам, реле подходит для применения в условиях с широким диапазоном температур. Эта модель также совместима с различными типами розеток и может быть использована с индикацией управляющего напряжения, что делает её универсальным решением для многих задач в области автоматизации и управления. Цена: Под заказ В наличии: 900 шт.
323 руб
Характеристики, заводская упаковка, паспорт, расшифровка, маркировка JQX-13F-2C-A-24VDC-1 FORWARD (Электромагнитные реле). Купить оптом и в розницу с доставкой.
Производитель: FORWARD
Продажа:
Поштучно 25 шт.
Высота:
35,5 max (корпус) мм
Ширина:
21,5 max мм
Глубина:
28 max мм
Вес:
37 г
Максимальный ток:
переключения - 12A/ 250VAC;28VDC А
Сопротивление изоляции, не менее:
1000 (при Uисп.dc=500 В) М Ом
Время:
срабатывания/ переключения - мс
Количество циклов коммутации (электро), не менее:
100000
Максимальное напряжение:
переключения - 250 AC/ 28 DC В
Тип:
реле электромагнитное постоянного тока серии JQX-13F
Номинальное напряжение:
катушки - 24 В (DC); (900 мВт); Umax=26,4 В
Напряжение:
срабатывания/ отпускания - 19,2/ 2,4 В
Схема переключения:
Form 2C (DPDT) 2ON-ON
Диапазон рабочих температур:
-40…+70 °С
Материал корпуса:
пластик
Контактное сопротивление, не более:
100 (при I=1A; Udc=6 В) м Ом
Сопротивление катушки:
640/ 650 Ом
Диэлектрическая прочность:
Категория: Электромагнитные релемежду откр. контактами и корпусом - 2500 VAC, 1 мин. В
