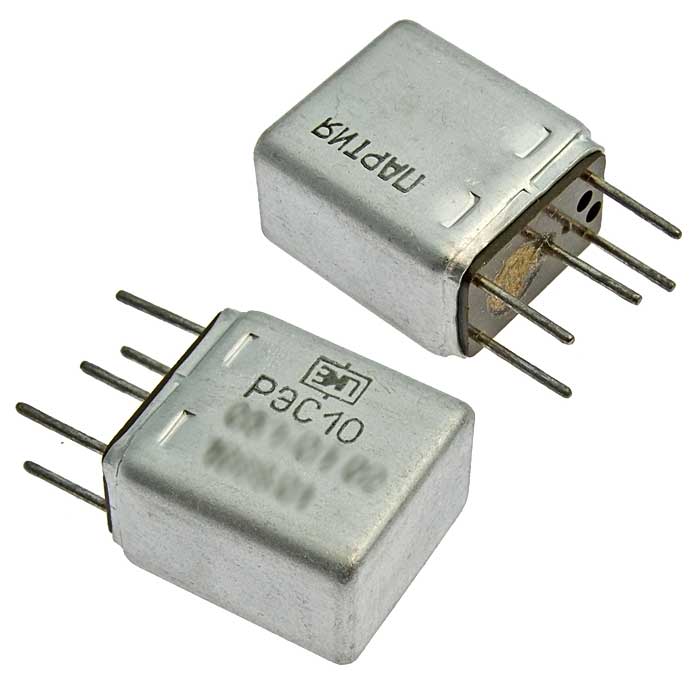

Основные характеристики

• Тип реле : электромагнитное, миниатюрное, одностабильное.
• Номинальное напряжение : доступно в нескольких вариантах (например, 4 В, 6 В, 9.5 В, 10.5 В, 27 В).
• Коммутируемые токи : до 2 А при напряжении до 250 В в зависимости от режима работы.
• Время срабатывания : от 5 до 8 мс.
• Время отпускания : от 2.5 до 4.5 мс.
• Корпус : металлический, негерметичный и пылевлагозащищённый.
• Климатическое исполнение : «УХЛ» по ГОСТ 15150-69.

Применение

Дополнительные характеристики

• Сопротивление изоляции : не менее 200 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции : 500 В.
• Вибрационные нагрузки : диапазон частот до 600 Гц с ускорением до 120 м/с².

Основные функции

1. Управление электрическими цепями : Реле используется для переключения электрических цепей, что позволяет управлять различными устройствами, такими как электродвигатели, насосы и освещение.
2. Изоляция цепей : Оно обеспечивает электрическую изоляцию между управляющей и рабочей цепями, что повышает безопасность и защищает чувствительные компоненты от возможных повреждений.
3. Автоматизация процессов : Реле может быть использовано в автоматизированных системах для выполнения заданных функций по сигналам от датчиков или других устройств управления.
4. Коммутация нагрузки : С его помощью можно переключать нагрузки с одного состояния на другое, например, включать или выключать оборудование в зависимости от условий.
5. Гибкость подключения : Благодаря свободной поляризации и клеммному соединению, реле легко интегрируется в различные схемы, что упрощает процесс установки и подключения.

Характеристики

• Количество контактов : Реле имеет 2 нормально замкнутых (НЗ) и 2 нормально разомкнутых (НО) контакта, что позволяет выполнять различные комбинации переключений.
• Номинальное напряжение : Работает при напряжении 24 В переменного тока (AC) с частотой 50 Гц.
• Моностабильные характеристики : Обеспечивают надежную работу и минимизируют вероятность ложного срабатывания.

Подготовка к установке

1. Инструменты и материалы :
   • Отвертка
   • Провода для подключения
   • Изолента (при необходимости)
   • Схема подключения (если имеется)
2. Проверка характеристик :
   • Убедитесь, что реле соответствует требованиям вашей электрической системы, включая напряжение (24 В AC) и ток.

Установка

1. Выбор места установки :
   • Установите реле в сухом, защищенном от влаги месте, где оно будет доступно для обслуживания.
2. Подключение проводов :
   • Используйте клеммное соединение для подключения проводов к реле. Убедитесь, что провода надежно зафиксированы.
   • Подключите управляющие провода к клеммам катушки реле, а нагрузки — к контактам (нормально замкнутым и нормально разомкнутым) в соответствии со схемой подключения.
3. Проверка соединений :
   • Проверьте все соединения на наличие повреждений и надежность крепления. Убедитесь, что нет коротких замыканий.

Настройка

1. Тестирование :
   • Включите питание и проверьте работу реле. Убедитесь, что оно срабатывает при подаче напряжения на катушку.
   • Проверьте переключение контактов: замыкание и размыкание должны происходить корректно.
2. Регулировка (если необходимо) :
   • Если требуется, отрегулируйте параметры работы реле в зависимости от условий эксплуатации и требований системы.
3. Документация :
   • Запишите параметры установки и настройки для будущего обслуживания.
