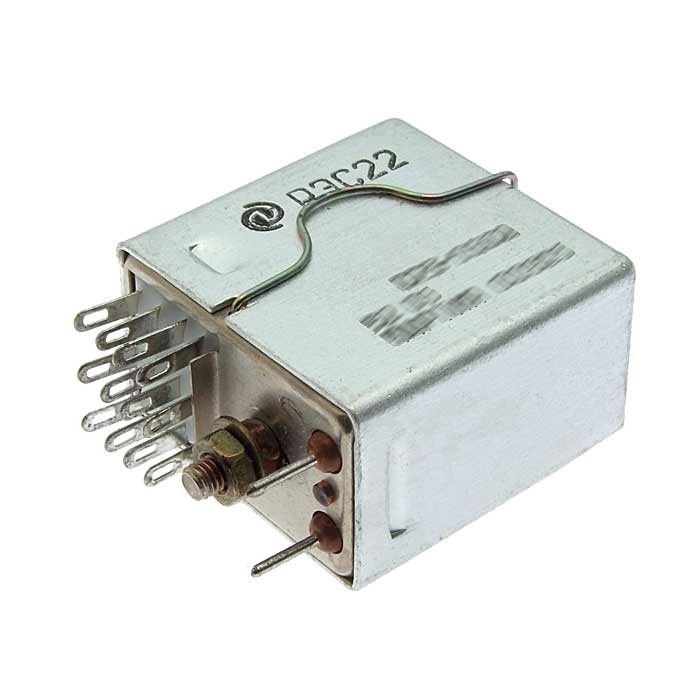

Основные характеристики

• Тип : Двухпозиционное, одностабильное реле с четырьмя переключающими контактами.
• Рабочее напряжение : Номинальное напряжение катушки составляет 60 В.
• Коммутируемые токи : Реле может коммутировать токи в диапазоне от 0,03 до 3 А.
• Время срабатывания : От 12 до 15 мс.
• Время отпускания : От 5 до 8 мс.
• Температурный диапазон : Рабочая температура окружающей среды составляет от -60 °C до +85 °C.
• Корпус : Металлический, негерметичный, пылевлагозащищённый.

Электрические параметры

• Сопротивление обмотки : Варьируется от 157 до 210 Ом.
• Ток срабатывания : Обычно составляет около 36 мА.
• Ток отпускания : Примерно 8 мА.

Условия эксплуатации

Применение

Подготовка

1. Необходимые инструменты :
   • Отвертка.
   • Паяльник (если требуется пайка выводов).
   • Изолента или термоусадочная трубка для изоляции соединений.
2. Проверка тумблера :
   • Убедитесь, что тумблер исправен и не имеет видимых повреждений.

Установка

1. Выбор места установки :
   • Определите, где будет установлен тумблер на панели. Убедитесь, что это место удобно для доступа и не будет подвергаться механическим повреждениям.
2. Подготовка отверстия :
   • Сделайте отверстие в панели, соответствующее диаметру тумблера (обычно около 12,2 мм).
3. Монтаж тумблера :
   • Вставьте тумблер в подготовленное отверстие.
   • Закрепите его с помощью резьбового соединения, которое обеспечит надежную фиксацию на панели.
4. Подключение выводов :
   • Подключите провода к выводам тумблера. Обычно выводы предназначены для пайки, поэтому аккуратно припаивайте провода к контактам.
   • Обратите внимание на полярность подключения, если это необходимо для вашего устройства.
5. Изоляция соединений :
   • Используйте изоленту или термоусадочную трубку для защиты соединений от короткого замыкания и внешних воздействий.

Завершение

1. Проверка работы :
   • После завершения установки включите питание и проверьте работу тумблера в разных положениях.
2. Закрытие панели :
   • Если все работает корректно, закройте панель устройства.

1. Обычная ручка : Это стандартная версия, которая не имеет подсветки. Она используется в большинстве приложений, где не требуется визуальная индикация состояния тумблера.
2. Светящаяся ручка : Эта версия оснащена подсветкой, что позволяет легко находить тумблер в темноте или в условиях низкой освещенности. Светящаяся ручка может быть полезна в ситуациях, где требуется быстрая идентификация переключателя.
