Основные характеристики

• Тип : герконовое, миниатюрное, двухпозиционное, одностабильное.
• Управление : постоянным током.
• Контактная группа : один переключающий контакт (геркон КЭМ-3 или МКС-17103), предназначенный для коммутации активных и малоиндуктивных нагрузок мощностью до 30 Вт.
• Максимальный ток : 0,5 А при напряжении до 127 В в зависимости от режима коммутации.
• Корпус : металлический, негерметичный, пылебрызгозащищённый.

Конструктивные исполнения

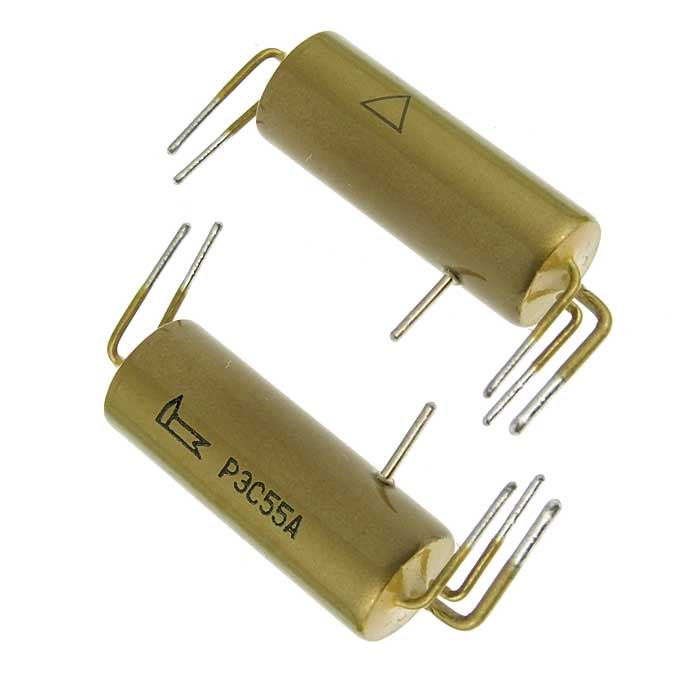

1. РЭС55А - с выводами вниз, предназначенными для печатного монтажа.
2. РЭС55Б - с выводами в стороны для объемного (навесного) монтажа.

Климатические условия

Срок службы

Технические параметры

• Сопротивление изоляции : более 500 МОм.
• Электрическая прочность изоляции : между токоведущими элементами — 300 В, между токоведущими элементами и корпусом — 500 В.
• Вибрационные нагрузки : диапазон частот до 3000 Гц с ускорением до 245 м/с².
• Относительная влажность воздуха : до 98% при температуре +35 °C.

Шаги по установке колодки РПС4_5_7

1. Подготовка места установки :
   • Выберите подходящее место для установки колодки, учитывая доступ к электрическим соединениям и удобство в обслуживании.
2. Подключение реле :
   • Убедитесь, что реле совместимо с колодкой РПС4_5_7. Установите реле в соответствующий слот на колодке, обеспечивая правильное направление и плотное соединение.
3. Электрические соединения :
   • Используйте соответствующие проводники для подключения к клеммам колодки. Обычно это делается с помощью винтовых зажимов, которые обеспечивают надежное соединение.
   • Подключите провода к нужным контактам, следуя схемам подключения, указанным в документации к вашему реле.
4. Закрепление колодки :
   • Убедитесь, что колодка надежно закреплена на поверхности, чтобы избежать механических повреждений и обеспечить стабильность соединений.
5. Проверка работы :
   • После завершения установки включите питание и проверьте работу реле. Убедитесь, что все соединения работают корректно и нет коротких замыканий.

Преимущества колодки РПС4_5_7

• Универсальность : Колодка совместима с различными моделями реле, что позволяет использовать её в широком диапазоне приложений, включая автоматизацию и управление нагрузками .
• Надежность соединений : Конструкция колодки обеспечивает надежное и стабильное электрическое соединение, что минимизирует риск короткого замыкания и других электрических неисправностей .
• Удобство монтажа : Колодка легко устанавливается и подключается, что упрощает процесс монтажа и обслуживания. Это особенно важно в условиях ограниченного пространства или при необходимости быстрого ремонта .
• Разнообразие вариантов подключения : Колодка предлагает различные типы клемм (винтовые, пружинные) и варианты подключения, что позволяет адаптировать её под конкретные требования проекта .
• Компактные размеры : Компактные габариты колодки делают её удобной для установки в ограниченных пространствах, что особенно важно в современных автоматизированных системах .
