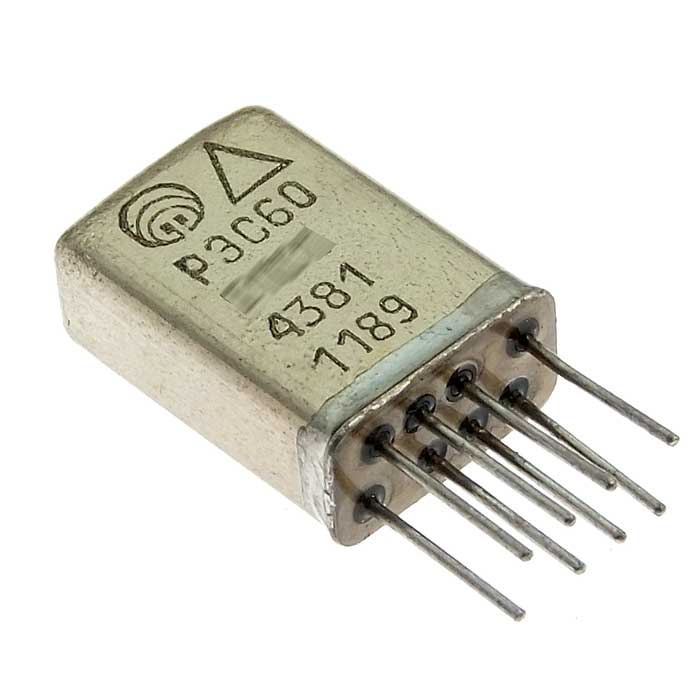

Основные характеристики

• Тип : Двухпозиционное, одностабильное, питаемое постоянным током.
• Количество контактов : 2 переключающих контакта.
• Рабочее напряжение : 5-8 В.
• Ток срабатывания : 51 мА.
• Ток отпускания : 11 мА.
• Сопротивление обмотки : 55-71 Ом.
• Коммутируемые токи : до 1,0 А при напряжении от 0,05 до 120 В в зависимости от режима коммутации.
• Частотный диапазон : от 50 до 1100 Гц.

Конструкция и исполнение

Условия эксплуатации

• Относительная влажность воздуха при температуре +35°C — до 98%.
• Атмосферное давление — от $1,33 imes 10^6$

Минимальный срок службы

• В отапливаемых помещениях или в защищенной аппаратуре — до 12 лет.
• В неотапливаемых помещениях — до 6 лет.
• На открытой площадке — до 3 лет.

Применение

Подготовка

1. Необходимые инструменты :
   • Отвертка.
   • Паяльник (если требуется пайка выводов).
   • Изолента или термоусадочная трубка для изоляции соединений.
2. Проверка тумблера :
   • Убедитесь, что тумблер исправен и не имеет видимых повреждений.

Установка

1. Выбор места установки :
   • Определите, где будет установлен тумблер на панели. Убедитесь, что это место удобно для доступа и не будет подвергаться механическим повреждениям.
2. Подготовка отверстия :
   • Сделайте отверстие в панели, соответствующее диаметру тумблера (обычно около 12,2 мм).
3. Монтаж тумблера :
   • Вставьте тумблер в подготовленное отверстие.
   • Закрепите его с помощью резьбового соединения, которое обеспечит надежную фиксацию на панели.
4. Подключение выводов :
   • Подключите провода к выводам тумблера. Обычно выводы предназначены для пайки, поэтому аккуратно припаивайте провода к контактам.
   • Обратите внимание на полярность подключения, если это необходимо для вашего устройства.
5. Изоляция соединений :
   • Используйте изоленту или термоусадочную трубку для защиты соединений от короткого замыкания и внешних воздействий.

Завершение

1. Проверка работы :
   • После завершения установки включите питание и проверьте работу тумблера в разных положениях.
2. Закрытие панели :
   • Если все работает корректно, закройте панель устройства.

1. Обычная ручка : Это стандартная версия, которая не имеет подсветки. Она используется в большинстве приложений, где не требуется визуальная индикация состояния тумблера.
2. Светящаяся ручка : Эта версия оснащена подсветкой, что позволяет легко находить тумблер в темноте или в условиях низкой освещенности. Светящаяся ручка может быть полезна в ситуациях, где требуется быстрая идентификация переключателя.
