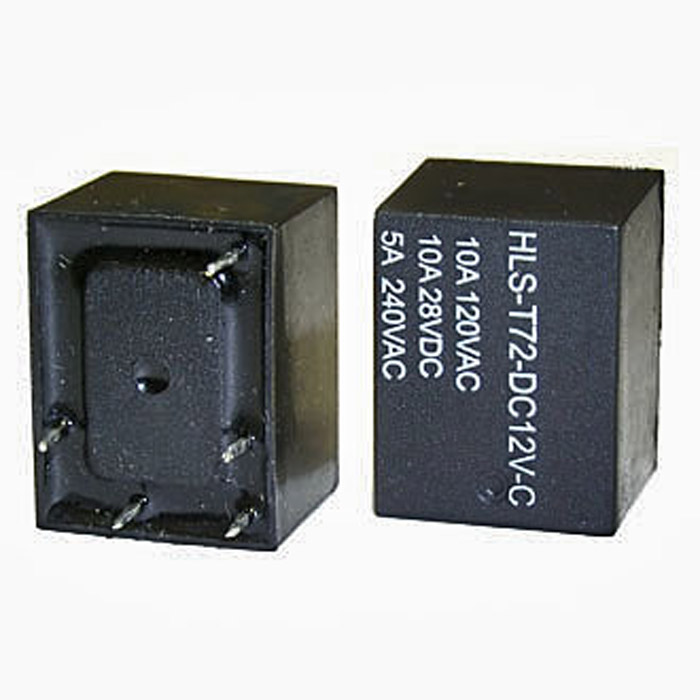

Электромагнитные реле T72 12VDC (843) 10A RUICHI
T72 12VDC (843) 10A
Электромагнитное реле T72 12VDC (843) 10A является устройством, предназначенным для управления электрическими цепями. Оно выпускается компанией RUICHI и обладает рядом технических характеристик, которые делают его подходящим для различных применений в автоматизации и электронике.
Основные характеристики
- Тип : Электромагнитное реле серии T72.
- Номинальное напряжение катушки : 12 В постоянного тока (DC).
- Максимальный ток : 10 А при 120 В переменного тока (AC) и 28 В постоянного тока (DC); 5 А при 240 В AC.
- Сопротивление катушки : Высокочувствительная версия - 400 Ом, нормальная версия - 320 Ом.
- Диапазон рабочих температур : от -40 до +85 °C.
- Материал корпуса : Пластик.
- Максимальная коммутируемая мощность : 1200 ВА или 240 Вт.
- Контактное сопротивление : Не более 100 мОм.
- Диэлектрическая прочность : Между открытыми контактами - 750 VAC в течение 1 минуты.
- Сопротивление изоляции : Не менее 1000 МОм при напряжении испытания 500 В DC.
Конструкция и размеры
- Габариты : Глубина - 22 мм, высота - 14,9 мм, вес - около 10 г.
- Схема переключения : SPDT (один общий, один нормально открытый и один нормально закрытый контакт), форм-фактор 1C.
Применение
Реле T72 используется для коммутации различных электрических цепей, включая автоматизацию процессов в промышленности и быту. Оно подходит для использования в схемах управления, где требуется надежная работа при различных условиях эксплуатации. Это реле также отличается высокой чувствительностью и надежностью, что делает его популярным выбором среди разработчиков и инженеров в области электроники.РЭС22 07.01
Реле РЭС22 РФ4.523.023-07.01 представляет собой электромагнитное слаботочное реле, предназначенное для управления электрическими цепями постоянного и переменного тока. Вот основные параметры этого реле:
Реле РЭС22 используется в различных областях, включая релейную технику и системы управления оборудованием, благодаря своей надежности и универсальности.
Основные параметры реле РЭС22 07.01
| Параметр | Значение |
|---|---|
| Тип | Двухпозиционное, одностабильное |
| Напряжение катушки | 24 В (постоянного тока) |
| Сопротивление обмотки | 650 Ом |
| Ток срабатывания | 20 мА |
| Ток отпускания | 4 мА |
| Максимальный рабочий ток | 0,5 А |
| Контактная группа | 4 переключающих контакта |
| Максимальное коммутируемое напряжение | 30 В (постоянного тока) |
| Время срабатывания | 15 мс |
| Время отпускания | 8 мс |
| Рабочая температура | -40…+50 °C |
| Наработка на отказ | Не менее 10,000 циклов |
| Сопротивление изоляции | Не менее 100 МОм |
РЭС22 07.01
Реле РЭС22 РФ4.523.023-07.01 выполняет несколько ключевых функций в электротехнике:
Основные функции реле РЭС22 07.01
- Коммутация электрических цепей : Реле предназначено для переключения цепей как постоянного, так и переменного тока с частотой от 50 до 1000 Гц. Это позволяет использовать его в различных электрических системах, где требуется управление током.
- Управление устройствами : Оно может использоваться для удаленного или автономного управления отдельными устройствами, что делает его полезным в автоматизации процессов и управлении оборудованием.
- Синхронизация приборов : Реле помогает синхронизировать работу различных приборов, что важно в системах, требующих согласованного функционирования нескольких компонентов.
- Перераспределение сигналов : РЭС22 также может использоваться для конвертации и перераспределения сигналов в комплексных устройствах контроля, сигнализации и защиты, что расширяет его функциональные возможности.
- Интеграция в электронные схемы : Благодаря своей конструкции и размерам, реле легко интегрируется в электронные схемы управления и может использоваться как в бытовой, так и в промышленной технике.
Цена: Под заказ В наличии: 900 шт.
73 руб
Характеристики, заводская упаковка, паспорт, расшифровка, маркировка T72 12VDC (843) 10A (Электромагнитные реле). Купить оптом и в розницу с доставкой.
Производитель: RUICHI
Продажа:
9 УП. по 20 шт.;
Высота:
14,9 мм
Глубина:
22 мм
Вес:
10 г
Максимальный ток:
10 А
Сопротивление изоляции, не менее:
1000 (при Uисп.dc=500 В) М Ом
Время:
срабатывания - 7/ отпускания - 4
Номинальный ток:
10 (120 VAC/ 28 VDC); 5 (240 VAC) А
Тип:
Реле электромагнитное серии T72
Напряжение:
отпускания: 0,6 В
Номинальное напряжение катушки:
12 В
Коммутируемое напряжение:
240 (AC)/ 120 (AC)/ 28 (DC) В
Схема переключения:
SPDT; form 1C
Диапазон рабочих температур:
-40…+85 °С
Материал корпуса:
пластик
Контактное сопротивление, не более:
100 м Ом
Сопротивление катушки:
L (высокочувств.) - 400/ D (норм.) -320 Ом
Максимальная коммутируемая мощность:
1200 ВА/ 240 Вт
Диэлектрическая прочность:
Категория: Электромагнитные релемежду откр. контактами - 750 VAC, 1 мин. В
