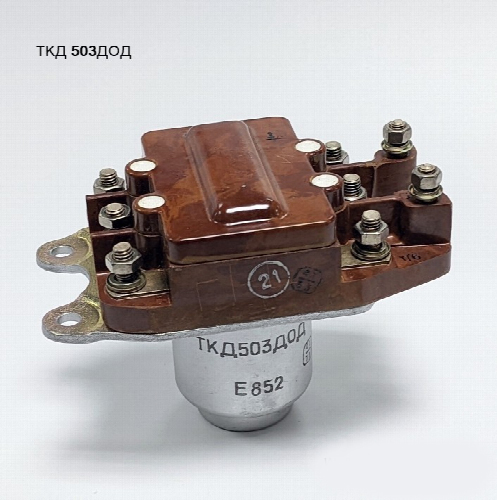

Контакторы ТКД503ДОД представляют собой электромагнитные устройства, предназначенные для дистанционного включения и отключения силовых потребителей в электросистемах объектов авиационной техники, а также в бортовом и наземном радиотехническом оборудовании. Они могут работать в различных климатических условиях, включая тропические.

Основные характеристики:

• Напряжение в цепи управления : 27 В постоянного тока.

• Диапазон напряжений коммутируемой цепи :

  • Постоянный ток: 5-30 В.

  • Трехфазный переменный ток: 20-380 В при частоте 45-55 Гц.

• Номинальный ток : 50 А.

• Количество контактов : Три независимых замыкающих контакта.

• Режим работы : Продолжительный.

• Температура окружающей среды : От -60 до +85°C.

• Габаритные размеры : Обычно указываются как 133×63×81 мм или 105×62×78 мм в зависимости от источника.

• Масса : Около 600 г или 0,538 кг.

• Число коммутационных циклов : До 10 000.

Применение и особенности:

Контакторы ТКД503ДОД используются для коммутации цепей как постоянного, так и переменного тока. Они имеют негерметичное исполнение корпуса и рассчитаны на работу в широком диапазоне температур и влажности. Устройства способны выдерживать вибрационные и ударные нагрузки, что делает их пригодными для использования в авиационной технике.

Расшифровка обозначения:

• Т — номинальное напряжение обмотки управления (27 В).

• К — контактор с питанием цепи управления постоянным током.

• Д — значение номинального тока в цепи главных контактов (десятки).

• 5 — количество единиц данного разряда.

• 0 — отсутствие независимых размыкающих контактов.

• 3 — три независимых замыкающих контакта.

• Д — режим работы (продолжительный).

• О — максимально допустимая температура окружающей среды (+85°C).

• Д — дополнительные конструктивные особенности.
