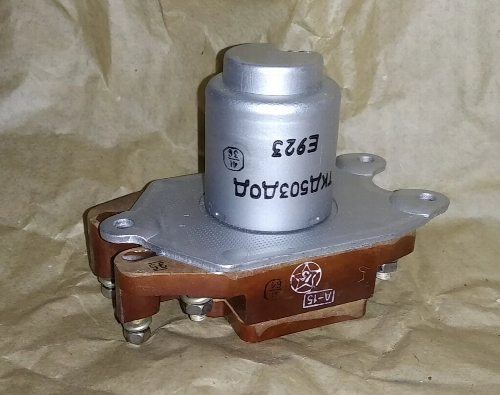

Контакторы ТКД503ДОД представляют собой электромагнитные устройства, предназначенные для дистанционного включения и отключения силовых потребителей в электросистемах объектов авиационной техники. Они используются в бортовом и наземном радиотехническом оборудовании, эксплуатируемом в различных климатических условиях, включая тропические.

Основные характеристики:

• Напряжение в цепи управления : 27 В постоянного тока.

• Диапазон напряжений коммутируемой цепи :

  • Постоянный ток: 5-30 В.

  • Трехфазный переменный ток: 20-380 В при частоте 45-55 Гц.

• Номинальный ток : 50 А.

• Количество контактов : 3 независимых замыкающих контакта.

• Режим работы : Продолжительный.

• Температура окружающей среды : от -60 до +85°C.

• Габаритные размеры : 133×63×81 мм (или 105×62×78 мм в зависимости от источника).

• Масса : около 600 г или 0,538 кг.

• Число коммутационных циклов : 10 000.

Применение:

Контакторы ТКД503ДОД используются в авиационной технике для коммутации цепей постоянного и переменного тока. Они подходят для эксплуатации в широком диапазоне температур и влажности, что делает их универсальными для различных климатических условий.

Конструктивные особенности:

• Электромагнитная система : Обеспечивает дистанционное управление.

• Негерметичный корпус : Зачехлённый, общеклиматическое исполнение по ГОСТ 15150-69.

• Возвратная пружина и узел вспомогательных элементов : Обеспечивают надежную работу контактной системы.

Эти контакторы подходят для применения в сложных условиях, включая вибрационные и ударные нагрузки, что делает их надежным выбором для авиационного оборудования.
