Технические характеристики

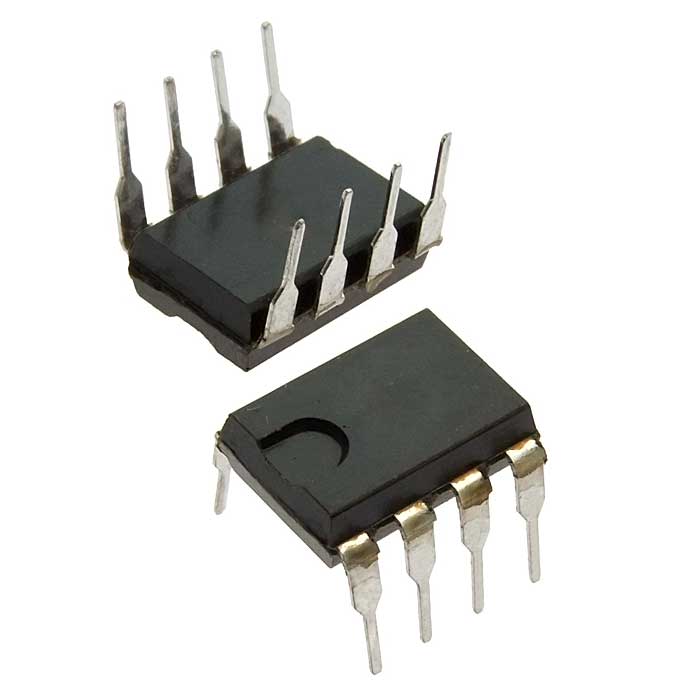

• Корпус : DIP-8 (2101.8-1), что делает его удобным для монтажа на печатных платах.
• Коммутируемое напряжение : от -230 до +230 В.
• Максимальный ток нагрузки : 0.15 А.
• Время включения : не более 0.5 мс.
• Время выключения : не более 1 мс.
• Напряжение изоляции : не менее 1500 В.
• Ток утечки : не более 10 мкА.

Применение

Особенности

• Низкое потребление энергии благодаря использованию МОП-технологии.
• Высокая степень изоляции , что обеспечивает безопасность при работе с высокими напряжениями.
• Компактные размеры и легкий вес (не более 1 г) делают его удобным для интеграции в различные устройства.

• Промышленное оборудование : Реле используется в системах управления для автоматизации процессов, где требуется надежная коммутация электрических цепей.
• Радиоэлектронная аппаратура : Применяется в устройствах специального назначения, таких как измерительные приборы и системы связи, где важна высокая степень защиты и долговечность.
• Системы управления освещением : Реле может быть интегрировано в схемы управления освещением, обеспечивая автоматизацию и управление различными источниками света.
• Сигнализация и охранные системы : Используется для управления сигнализацией и другими охранными устройствами, обеспечивая надежное срабатывание при возникновении тревожных ситуаций.
• Электромеханические системы : Реле может быть частью электромеханических устройств, где требуется переключение между различными состояниями или режимами работы.

• Тип : Двухпозиционное одностабильное реле с четырьмя переключающими контактами, что позволяет ему выполнять функции переключения в различных электрических цепях.
• Коммутируемые токи : Максимальный ток, который может быть коммутиирован, составляет 3 А при напряжении до 220 В, что делает его подходящим для работы в широком диапазоне приложений .
• Рабочие напряжения : Реле поддерживает несколько номинальных напряжений катушки, включая 12, 24, 30, 48 и 60 В, что позволяет использовать его в различных схемах .
• Время срабатывания и отпускания : Время срабатывания не превышает 15 мс, а время отпускания составляет всего 8 мс, что обеспечивает быструю реакцию реле на команды .
• Температурный диапазон : Реле может функционировать в условиях температуры окружающей среды от -60 до +85 °C, что делает его пригодным для использования в экстремальных климатических условиях .
• Корпус : Металлический корпус реле является пылевлагозащищённым (тип УХЛ), что обеспечивает дополнительную защиту от внешних факторов .
• Сопротивление изоляции : В нормальных климатических условиях сопротивление изоляции между токоведущими цепями и корпусом составляет не менее 200 МОм, что обеспечивает надежность и безопасность эксплуатации .
