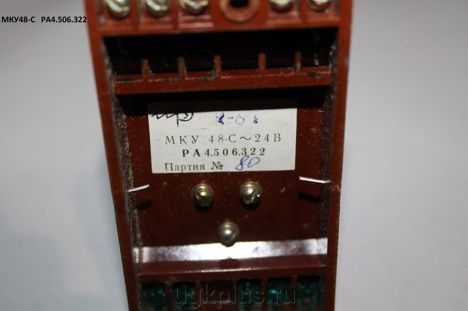

Реле МКУ-48-С-РА4.506.410 (78г.) — это электромагнитное слаботочное реле, которое используется для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.

Общая информация :

• Реле МКУ-48-С является нейтральным, двухпозиционным, одностабильным, многоконтактным реле постоянного и переменного тока.

• Предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.

• Изготавливается по техническим условиям РАО.450.002 ТУ.

• Климатическое исполнение УХЛ и Т по ГОСТ 15150.

Технические характеристики :

• Рабочее напряжение: 380 В переменного тока.

• Сопротивление обмотки: 8500 Ом ± 1275 Ом.

• Время срабатывания: не более 60 мс.

• Время отпускания: не более 60 мс.

• Тип монтажа: винтовой.

• Материал корпуса: пластик.

• Конфигурация контактов: 4 перекидных контакта.

• Номинальный ток: 6 А.

• Коммутируемая мощность: не более 500 ВА по переменному току и 50 Вт по постоянному току.

• Диапазоны коммутируемых токов: 0,2–5 А (постоянный ток), 20–380 В (переменный ток).

• Диапазоны коммутируемых напряжений: 10–220 В (постоянный ток), 20–380 В (переменный ток).

• Число коммутационных циклов: $$2,5 * 10^5$$.

• Выдерживает одиночные удары с ускорением 150g и многократные удары с ускорением 15g.

• Минимальный срок службы и сохраняемости: 15 лет.

Конструкция :

Реле МКУ48-С состоит из следующих основных частей :

• Ш-образный сердечник с катушкой.

• Короткозамкнутый виток из меди (для реле переменного тока) или стали (для реле постоянного тока).

• Основание с двумя контактными группами и якорем.

• Контактные пружины, изолированные друг от друга и от основания пластмассовыми прокладками.

• Колодочка (или рамка) на якоре для переключения контактных пружин.

Реле может быть открытого типа с колодочкой или дужкой, либо закрытого типа (с кожухом).
