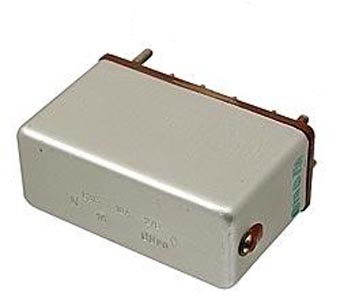

Реле 8Э13 — это электромагнитное реле средней мощности, предназначенное для коммутации электрических цепей постоянного и переменного тока в радиотехнических устройствах и аппаратуре автоматики. Оно может называться также как 8Э-13, 8Э 13, 8Є13, 8Е13, 8e13, 8e-13, 8e 13.

Технические характеристики

• Номинальное напряжение питания : 27 В.

• Номинальное рабочее напряжение контактов постоянного тока : 32 В.

• Номинальный коммутируемый ток : от 0,13 А до 10 А.

• Количество контактов : три нормально замкнутых и три нормально разомкнутых контакта.

• Сопротивление обмоток : от 83 Ом до 101 Ом.

• Число витков обмотки : от 3180 до 3220.

• Сопротивление изоляции : не менее 100 МОм.

• Габаритные размеры : 57,5×29×74 мм.

• Масса : не более 250 г.

• Ресурс : 10 000 циклов.

• Условия эксплуатации : температура от -50° С до +50° С, относительная влажность до 98% при температуре от +15° С до +25° С.

Применение

Реле 8Э13 используется в составе схем управления коммутацией в радиотехнических устройствах и аппаратуре автоматики общего и специального назначения. Оно обеспечивает переключение электрических цепей постоянного тока напряжением до 32 В. Реле имеет карболитовое основание с закрепленной на нем катушкой в стальном корпусе и контактной системой, а также алюминиевый чехол. Материал контактов — серебро, что обеспечивает хорошую проводимость и долговечность. Реле может работать в любом положении.

Варианты исполнения

Реле 8Э13 выпускается в различных вариантах исполнения, включая:

• 8Э13 ОТК — приемка отделом технического контроля.

• ОС8Э13, 8Э13 ОС — особо стойкие (особо стабильные).

• 8Э13 ПЗ — приемка заказчика.

• 8Э13 ВП — военная приемка.
