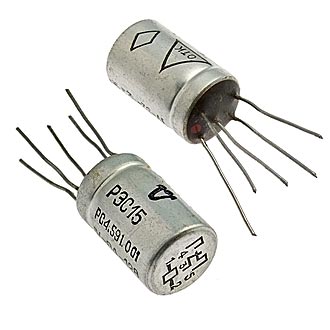

Реле РЭС15 РС4.591.001 - это электромагнитное слаботочное реле, которое имеет один переключающий контакт и питается постоянным током. Оно двухпозиционное и одностабильное.

Характеристики :

• Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 400 Гц.

• Коммутирует токи от 0,01 до 0,2 А при напряжении от 6 до 150 В.

• Имеет металлический, негерметичный, пылевлагозащищённый корпус.

• Вид климатического исполнения – «УХЛ» по ГОСТ 15150-69.

• Категория качества: «ОТК», «ВП», «ОС».

• Соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.325.037ТУ.

• Минимальный срок службы – 12 лет.

• Масса реле – около 36 г.

Условия эксплуатации :

• Температура окружающей среды: от -60 до +100°С (для некоторых исполнений от -60 до +70°С или от -60 до +50°С).

• Повышенная относительная влажность: до 98% при температуре +35°С.

• Атмосферное давление: от 666 до 101232 Па.

• Линейное ускорение: до 200 м/с2.

• Механический удар, одиночного действия с ускорением: 1500 м/с2.

• Механический удар, многократного действия с ускорением: 1000 м/с2.

• Вибрационные нагрузки с ускорением до 150 м/с2 в диапазоне частот от 50 до 600 Гц.

Реле РЭС15 состоит из изоляционного основания, контактной системы и магнитной системы. Магнитная система клапанного типа включает сердечник, полюсный наконечник и катушку с одной обмоткой. Якорь реле плоский и расположен параллельно сердечнику. Он удерживается в исходном положении за счёт возвратной пружины и контактной системы.

Реле РЭС15 широко используется в различных электронных схемах управления и в радиоэлектронной аппаратуре общего и специального назначения. Оно находит применение в устройствах автоматики, сигнализации и связи.
