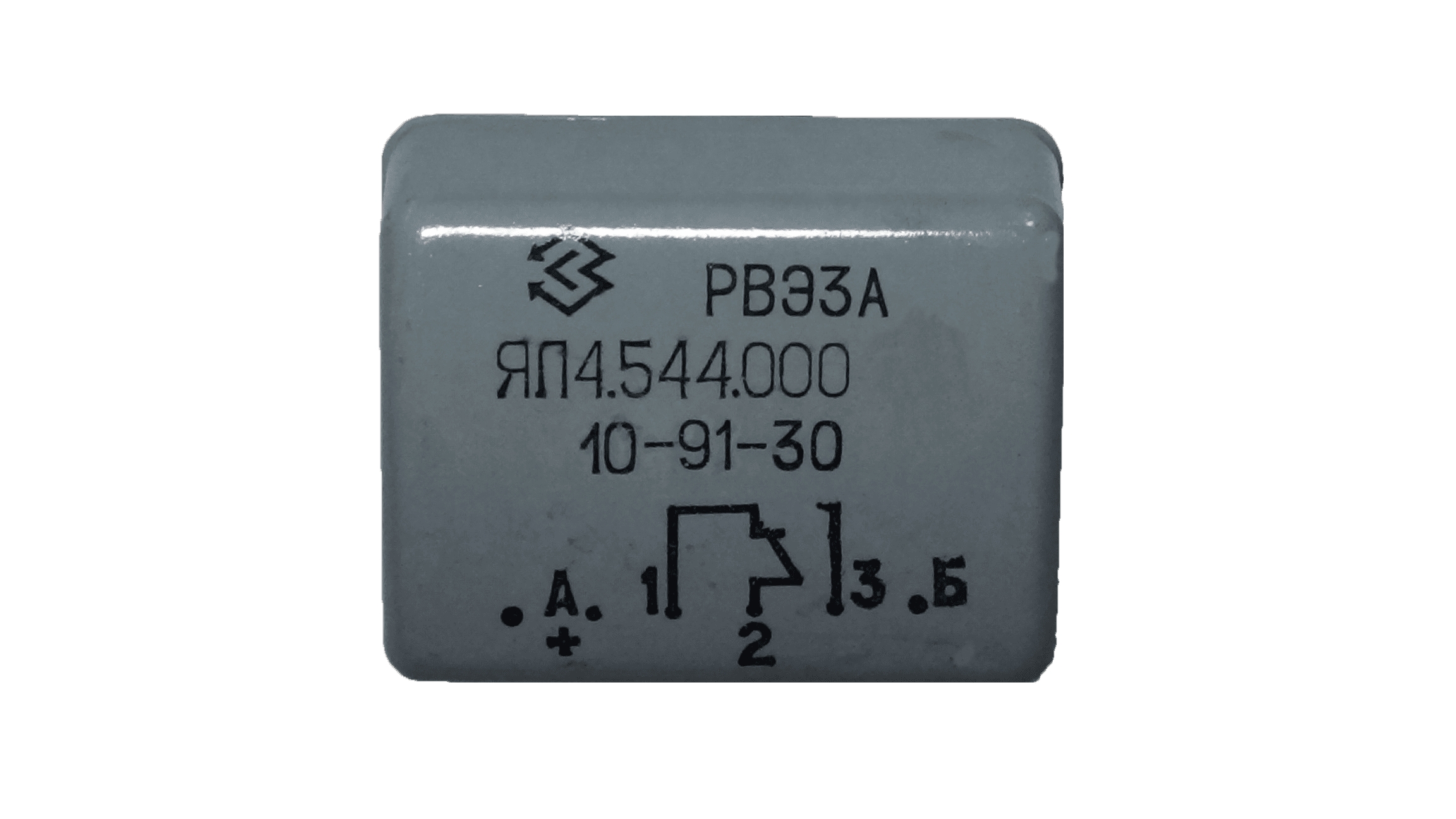

Реле РВЭ3А ЯЛ4.544.000-21 — это малогабаритное, герметичное, электронное, статическое реле времени с одним контактным выходом, имеющим один переключающий контакт. Оно управляется постоянным током напряжением 27 В.

Характеристики и применение:

• Предназначено для коммутации электрических цепей постоянного и переменного тока с фиксированной выдержкой времени от 0,05 до 900 секунд.

• Используется в электронных схемах управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.

• Коммутирует токи до 1 А при напряжении до 150 В в зависимости от режима коммутации.

• Изготавливается в двух модификациях: герметичное в металлическом корпусе (РВЭ3А) и влагозащищённое в пластмассовом корпусе (РВЭ3Б).

• Допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С и относительной влажности 98 % при 35 °С.

• Устойчиво к вибрации в диапазоне частот 55-3000 Гц с ускорением до 150 м/с² и ударным нагрузкам до 750 м/с².

• Имеет климатическое исполнение «УХЛ», «В», «Т» по ГОСТ 15150-69.

• Минимальный срок службы и сохраняемости — 12 лет при хранении в отапливаемом хранилище или в составе защищённой аппаратуры.

Технические характеристики:

• Рабочее напряжение питания : 27 В.

• Ток потребления при рабочем напряжении 32 В : не более 10 мА до срабатывания и 15-45 мА после срабатывания.

• Сопротивление изоляции между токоведущими элементами и корпусом : не менее 200 МОм в нормальных условиях, 10 МОм в условиях повышенной влажности и 20 МОм при максимальной температуре.

Расшифровка маркировки:

• РВЭ : реле времени электронное.

• 3 : порядковый номер разработки.

• А : вид исполнения (герметичное).

• Т : климатическое исполнение (тропикоустойчивое, если указано).

• ЯЛ4.544.000-21 : исполнение (паспорт) реле в зависимости от электрических параметров и конструктивных особенностей.

Также существует реле РВЭ3А 000-21, предназначенное для управления электрическими цепями в счётных машинах, например, в релейных калькуляторах. Оно имеет два переключающих контакта из серебра, номинальное напряжение 48 В, ток срабатывания от 17 до 36 мА и максимальный ток до 0,1 А (с серебряными контактами). Габариты этого реле составляют 48 х 20 х 32,5 мм, а вес — около 45 г. Рабочее положение реле — вертикальное, выводами вниз, с допустимым отклонением до 90 градусов.
