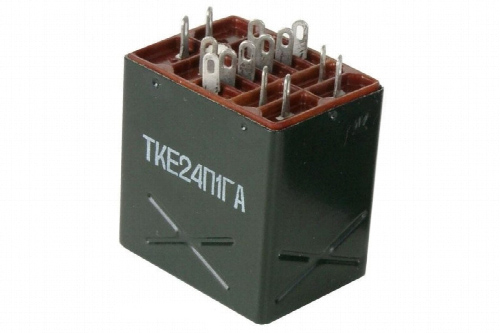

Контактор ТКЕ24П1ГА - это электромагнитное коммутационное реле, предназначенное для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники. Он используется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Технические характеристики и параметры :

• Коммутация электрических цепей постоянного тока напряжением от 5 до 30 В и переменного тока напряжением от 12 до 200 В.

• Диапазон токов в цепи контактов: от 0,001 А до 2 А.

• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении: не более 0,11 А.

• Напряжение срабатывания реле в нагретом состоянии в нормальных условиях: не более 18 В.

• Напряжение отпускания реле в нагретом состоянии в нормальных условиях: не более 6,5 В.

• Количество коммутируемых цепей: 4 шт.

• Конструктивное исполнение: герметичные.

• Диапазон рабочих температур: от -60 до +100 °С.

• Габариты: 28×37,7×45 мм или 42х29,2х48,6 мм.

• Масса: не более 100 г.

Контактор имеет обмотку, рассчитанную на включение в сеть постоянного тока с номинальным напряжением 27 В. Реле обеспечивает коммутацию электрических цепей постоянного тока напряжением от 5 до 30 В и переменного тока напряжением от 12 до 200 В с частотой 50-1100 Гц.

Расшифровка условного обозначения :

• Т - номинальное напряжение в цепи обмотки управления контактора 27 В.

• К - коммутационное реле с питанием цепи управления постоянным током.

• Е - значение номинального тока в цепи главных контактов, обозначает разряд единицы.

• 2 - указывает число единиц данного разряда.

• 4П - число переключающих контактов.

• 1 - максимально допустимая температура окружающей среды +100° С.

• Г - герметичный корпус реле.

• А - дополнительные конструктивные особенности и модификации реле.

Реле ТКЕ24П1ГА применяется в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании в любых климатических условиях. Тип корпуса – зачехлённый, герметичный. Категория качества: «ОТК», «ВП».
