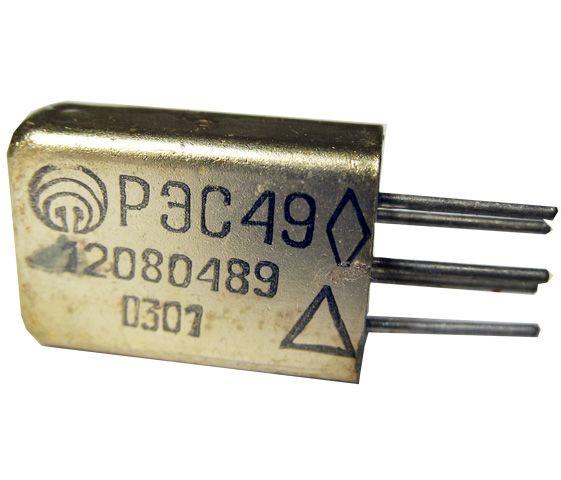

Реле РЭС-49-01.01 (выпуск 1988 г.) относится к семейству электромагнитных слаботочных реле, разработанных для коммутации цепей постоянного и переменного тока. Основные характеристики:

Конструкция и назначение

• Тип : Двухпозиционное, одностабильное с одним переключающим контактом.

• Корпус : Металлический, герметичный, климатического исполнения «УХЛ» по ГОСТ 15150-69.

• Монтаж : Штыревые выводы для навесного или печатного монтажа через отверстия.

• Применение : Используется в радиоэлектронной аппаратуре общего и специального назначения, включая военную и космическую технику 2 .

Электрические параметры

• Рабочее напряжение : 6, 12, 18, 27 В.

• Коммутируемый ток : До 1,0 А при напряжении 0,05–150 В.

• Сопротивление изоляции :

  • Нормальные условия: 200 МОм .

  • Повышенная влажность: 10 МОм .

  • Максимальная температура: 20 МОм .

• Электрическая прочность изоляции :

  • Между контактами: 180 В .

  • К корпусу: 350 В .

Условия эксплуатации

• Температура : От -60°C до +85°C.

• Влажность : До 98% при +35°C.

• Атмосферное давление : От 133·10⁻⁵ до 213 кПа.

• Виброустойчивость :

  • Частота 5–55 Гц с амплитудой 2 мм .

  • Частота 55–1000 Гц с ускорением до 30 g .

  • Частота 1000–3000 Гц с ускорением до 20 g .

• Ударная устойчивость : До 75 g.

Срок службы и надежность

• Минимальный срок службы : 12 лет.

• Максимальный срок службы : До 25 лет.

• Износостойкость контактов : 10 000 коммутаций 2 .

• Качество : Зависело от завода-производителя (например, Харьковский РЗ считался надёжнее Ереванского) 2 .

Особенности маркировки

• РЭС49 : Обозначение типа (электромагнитное, слаботочное, низкочастотное).

• 01.01 : Категория качества («ОТК», «ВП», «ОС»).

• Год выпуска : 1988 г. указывает на период производства, когда качество зависело от производителя 2 .

Реле РЭС-49-01.01 сохраняет актуальность благодаря герметичности, широкому температурному диапазону и устойчивости к механическим нагрузкам, что делает его пригодным для использования в экстремальных условиях .
