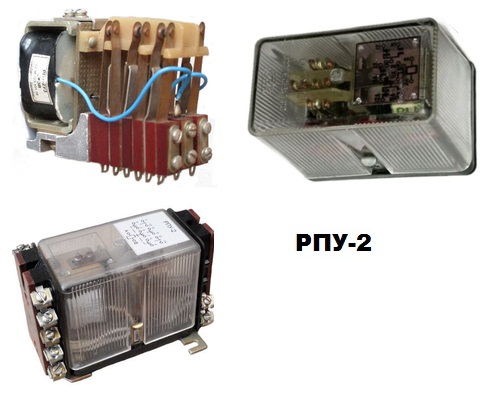

Реле РПУ-2-У3-220В (92г.) — это универсальное промежуточное электромагнитное реле, предназначенное для коммутации электрических цепей постоянного и переменного тока. Оно используется в цепях управления и промышленной автоматики для коммутации вспомогательных цепей управления, контроля и сигнализации.

Характеристики

• Коммутирует цепи переменного тока напряжением до 440 В частотой 50 Гц и постоянного тока напряжением до 220 В.

• Минимальный номинальный рабочий ток контактов: 0,025 А.

• Длительно допустимый ток контактов: 6 А.

• Время срабатывания: не более 0,05 с для реле постоянного тока и 0,036 с для реле переменного тока.

• Время возврата: не более 0,02 с.

• Потребляемая мощность: не более 4 Вт для реле постоянного тока и 9 В·А для реле переменного тока.

• Номинальное напряжение изоляции: 500 В.

Условия эксплуатации

• Температура воздуха: от -45°С до +40°С.

• Относительная влажность воздуха: 80% при температуре +20°С.

• Высота над уровнем моря: не более 2000 м.

• Окружающая среда должна быть невзрывоопасной, не содержащей агрессивных газов и паров, а также не насыщенной токопроводящей пылью и водяными парами.

• Вибрационные нагрузки в диапазоне частот: от 10 Гц до 60 Гц при ускорении 10 м/с², и от 5 Гц до 15 Гц при ускорении 30 м/с².

Режимы работы

• Продолжительный.

• Прерывисто-продолжительный (восьмичасовой).

• Повторно-кратковременный с частотой включения до 1200 в час с продолжительностью включения до 40% при коммутировании токов и частотой включения до 3600 в час без тока в цепи контактов.

Расшифровка обозначения РПУ-2

• РПУ — реле промежуточное универсальное.

• 2 — номер серии.

• У3 — климатическое исполнение «У» и категория размещения «3».
