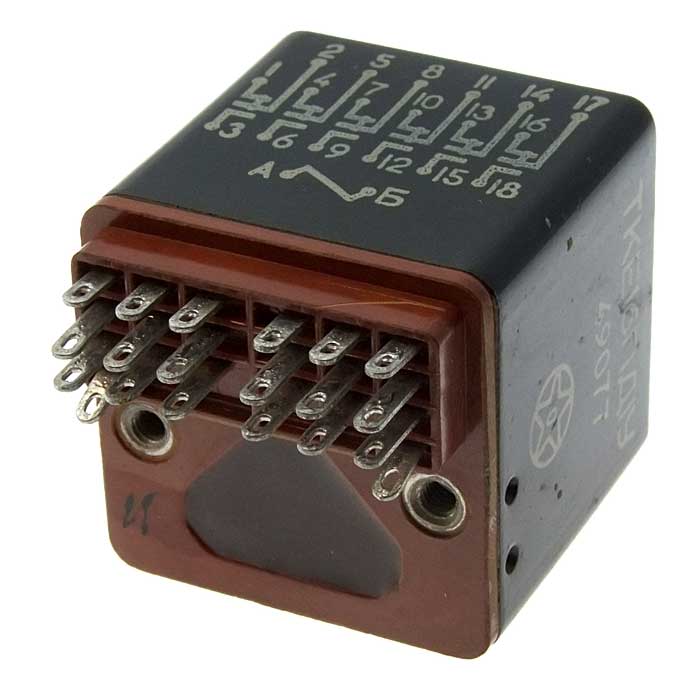

Контакторы ТКЕ16ПД1У — это электромагнитные коммутационные реле постоянного тока, предназначенные для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники. Они также используются в системах автоматизации, транспортных установках (таких как трамваи и троллейбусы), энергетических объектах, распределительных системах и технологических процессах, где требуются высокая точность и надежность.

Технические характеристики :

• Номинальное напряжение цепи управления: 27 В

• Номинальное напряжение коммутируемой цепи: 27 В

• Ток коммутируемой цепи: 2 А

• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении: не более 0,12 А

• Напряжение срабатывания реле: не более 19 В

• Напряжение отпускания реле: не более 7 В

• Количество переключающих контактов: 6 штук

• Диапазон напряжений коммутируемой цепи постоянного тока: от 24,3 В до 30 В

• Диапазон напряжений коммутируемой цепи переменного тока (360-440 Гц): не более 220 В

• Допустимая температура окружающей среды: от -40°C до +85°C или от 0°С до +100°С

• Масса: 45 г

• Габариты: 29×30×30 мм

Структура условного обозначения ТКЕ16ПД1У :

• Т – номинальное напряжение обмотки управления 27 В.

• К – коммутационное реле с питанием цепи управления постоянным током.

• Е – значение номинального тока в цепи главных контактов (1 А).

• 6П – обозначает количество переключающих контактов.

• Д – длительный режим работы.

• 1 – максимально допустимая температура окружающей среды 100°С.

• У – дополнительные конструктивные особенности и модификации реле.

Контакторы ТКЕ16ПД1У обеспечивают коммутацию электрических цепей постоянного тока напряжением от 17,5 до 30 В и переменного тока напряжением от 20 до 220 В.
