Основные характеристики

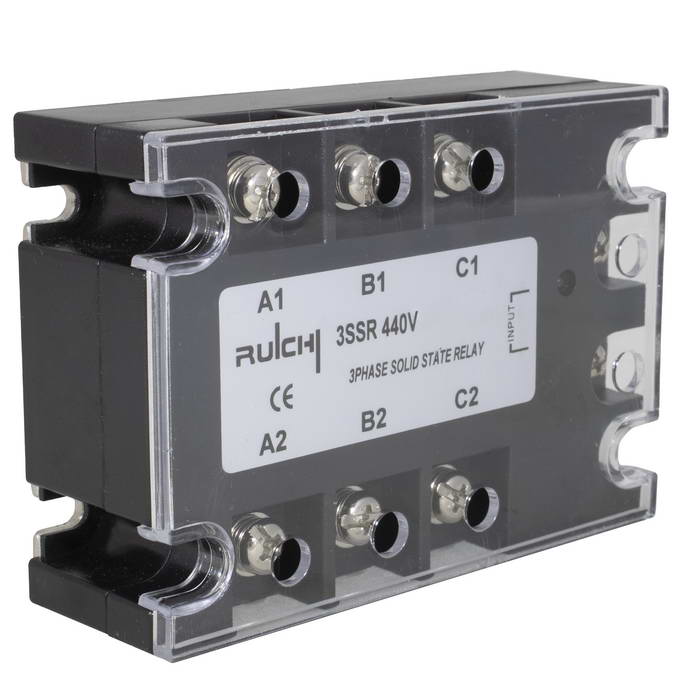

• Напряжение нагрузки : 440 В переменного тока.
• Максимальный ток нагрузки : 40 А.
• Управляющее напряжение : от 4 до 16 В (постоянный ток).
• Время переключения : не более 10 мс.
• Сопротивление изоляции : минимум 1000 МОм при Uисп.dc=500 В.
• Диэлектрическая прочность : 2500 В (при частоте 50 Гц в течение 1 минуты).
• Температура эксплуатации : от -30°C до +75°C.
• Габариты : высота - 33 мм, ширина - 74 мм, глубина - 105 мм.
• Вес : около 390 г.

Преимущества

1. Отсутствие механических контактов : Это снижает вероятность износа и увеличивает срок службы устройства.
2. Минимизация электромагнитных помех : Реле работает с низким уровнем помех, что делает его идеальным для чувствительных приложений.
3. Быстрое переключение : Благодаря быстрому времени переключения, реле может эффективно управлять нагрузками без задержек.

Режим управления

Установка реле

1. Подготовка места установки :
   • Убедитесь, что место для установки реле соответствует требованиям по климатическому исполнению (У3) и имеет достаточную защиту от внешних факторов (степень защиты IP30) .
2. Монтаж на печатной плате :
   • Реле предназначено для пайки на печатные платы толщиной до 2 мм. Убедитесь, что плата чистая и не содержит загрязнений, которые могут повлиять на качество соединения .
3. Подключение проводов :
   • Подсоедините входные и выходные провода к контактам реле. Обратите внимание на полярность при подключении, так как это может повлиять на работу устройства. Реле имеет один замыкающий контакт, который должен быть правильно подключен к управляющей цепи .

Настройка реле

1. Проверка питания :
   • Убедитесь, что источник питания соответствует номинальному напряжению реле (12 В постоянного тока). Неправильное напряжение может привести к повреждению устройства .
2. Тестирование работы :
   • После подключения подайте питание на реле и проверьте его работу, используя тестовый сигнал или переключатель. Время срабатывания реле составляет около 0,6 мс, поэтому убедитесь, что оно реагирует на управляющий сигнал .
3. Настройка нагрузки :
   • Убедитесь, что нагрузка, которую будет коммутировать реле, не превышает допустимые значения (максимальная коммутируемая мощность — 12 Вт, ток — до 0,1 А) . Это предотвратит перегрев и выход из строя реле.
4. Дополнительные проверки :
   • Проверьте все соединения на наличие возможных коротких замыканий или плохих контактов. Это поможет избежать неполадок в работе устройства.

Применение в схемах автоматики

1. Автоматизация процессов :
   • Реле применяется для автоматического выполнения действий через заданные промежутки времени, что делает его полезным в системах, требующих временной задержки перед срабатыванием.
2. Коммутация электрических цепей :
   • Оно используется для коммутации цепей постоянного и переменного тока, что позволяет управлять различными устройствами и нагрузками, такими как моторы, светильники и другие электрические приборы.
3. Системы управления :
   • РПГ-6 2401 может быть интегрировано в системы на базе микропроцессоров, позволяя реализовывать сложные алгоритмы управления.
4. Применение в промышленности :
   • Реле подходит для работы в оборудовании общего назначения, включая системы контроля и управления в производственных процессах.
5. Работа с выпрямленным трехфазным током :
   • Оно может использоваться с выпрямленным трехфазным током, что расширяет его применение в промышленных установках.

Технические характеристики

• Номинальное напряжение : 5, 12, 15 и 24 В постоянного тока.
• Максимальная коммутируемая мощность : до 12 Вт.
• Контакты : один замыкающий контакт, предназначенный для активных и малоиндуктивных нагрузок.
