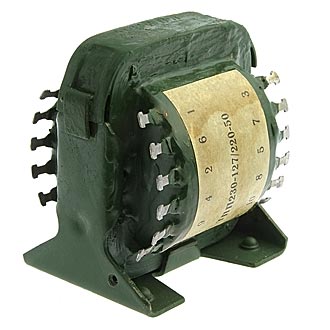

Трансформаторы ТПП230-220-50 относятся к серии малогабаритных унифицированных устройств, предназначенных для питания электронной аппаратуры. Ниже приведены ключевые характеристики и особенности.

Основные параметры

• Напряжение сети : 220 В (первичная обмотка).

• Частота : 50 Гц.

• Номинальная мощность : варьируется в зависимости от модификации (например, для ТПП230-127/220-50 — 9 В·А).

• Количество обмоток : от 2 до 7 вторичных обмоток, что позволяет гибко комбинировать напряжения и токи.

• Тип сердечника : броневые или стержневые магнитопроводы (например, ШЛМ20х16 для ТПП230-127/220-50 ).

Эксплуатационные условия

• Температурный диапазон :

  • Для исполнения В (всеклиматическое): от -60°C до +140°C .

  • Для исполнения УХЛ (умеренно-холодный климат): от -60°C до +85°C .

• Влажность : до 98% при +40°C.

• Механическая устойчивость :

  • Вибрации (5–1000 Гц) с ускорением до 7,5 g .

  • Ударные нагрузки до 500 g (одиночные) и 100 g (многократные) .

Конструктивные особенности

• Габариты : от 52×52×56 мм до 103×165×139 мм (в зависимости от модели).

• Масса : от 360 г до 7310 г.

• Срок службы : не менее 10 000 часов.

Применение

Трансформаторы используются в радиоэлектронной аппаратуре, средствах связи, электронно-вычислительных машинах и бытовой технике для преобразования напряжения и гальванической развязки . Модификации с индексом 127/220 поддерживают работу от сетей 127 В и 220 В .

Маркировка

Обозначение ТПП230-220-50 расшифровывается:

• ТПП — тип трансформатора (питание для полупроводниковых устройств).

• 230 — порядковый номер разработки.

• 220 — номинальное напряжение сети.

• 50 — частота сети.

Для моделей с индексом В (например, ТПП230-220-50В ) отсутствие буквы указывает на исполнение УХЛ .
