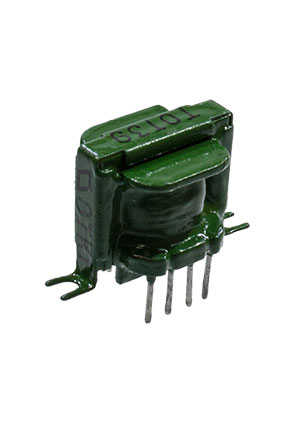

Согласующие трансформаторы низкой частоты типа ТОТ-39 используются в усилителях низкой частоты промышленного и бытового назначения, собранных на полупроводниковых приборах. Они применяются для согласования сопротивлений промежуточных каскадов усилителей с входными сопротивлениями каскадов усилителей низкой частоты.

Основные характеристики трансформаторов ТОТ:

• Диапазон эффективно воспроизводимых частот: от 300 Гц до 10 000 Гц

• КПД: 85%

• Диапазон мощностей трансформаторов: от 0,025 В·А до 25 В·А

Трансформаторы ТОТ разработаны специально для установки в схемы печатного монтажа со стандартным шагом координатной сетки. Расположение выводов трансформаторов соответствует конфигурации цоколей электровакуумных приборов и миниатюрных реле, в которых предусмотрены ключ и дополнительная маркировка первого вывода, расположенная на боковой поверхности трансформатора в виде красной точки. Нумерация выводов производится по часовой стрелке со стороны монтажа, при этом первый вывод расположен в левом верхнем углу. Каркас трансформатора имеет дополнительную жесткость посредством армирования металлическими выводами.

При установке трансформаторов на печатной плате эти выводы пропускают в отверстия, подгибают вдоль печатных проводников на 2-3 мм и припаивают. Трансформаторы типоразмеров ТОТ1-ТОТ35 устанавливаются на печатной плате с помощью распайки выводов без дополнительного крепления винтами. Все остальные типоразмеры трансформаторов монтируют с помощью дополнительного крепления посредством винтов.

Технические условия: ОЮ0.472.010 ТУ.

Дополнительные характеристики:

• Коэффициент нелинейных искажений на граничных частотах 300-10000Гц: не более 5%

• Коэффициент амплитудно-частотных искажений в диапазоне частот 300-10000Гц: не более ±2 дБ

• Максимальная амплитуда переменного входного напряжения для входных трансформаторов: не более 1В

• Максимальная амплитуда переменного входного напряжения для оконечных трансформаторов: не более 140В

• Асимметрия напряжений частей обмоток трансформаторов с одинаковым числом витков: не более 3%

• Входные сопротивления изменяются в пределах: от 13 до 22000 Ом

• Сопротивление нагрузки изменяется в пределах: от 4 до 4000 Ом

• Максимальное напряжение первичной обмотки: 100В

• Сопротивление изоляции между обмотками и магнитопроводом: не менее 1000 Ом

• Максимальное отклонение коэффициента трансформации: ±5%

• Температура окружающего воздуха: от -60 до +125°С

• Относительная влажность воздуха при +40°С: до 98%

• Атмосферное давление: до 5 мм рт. ст.

• Повышенное давление: до 2206 мм рт. ст.

• Вибрации в диапазоне частот от 1 до 2000 Гц с ускорением: до 10 g

• Одиночные удары длительностью 0,2-1 мс с ускорением: до 1000 g

• Многократные удары длительностью 1-3 мс с ускорением: до 150 g

• Линейные нагрузки с ускорением: до 150 g
