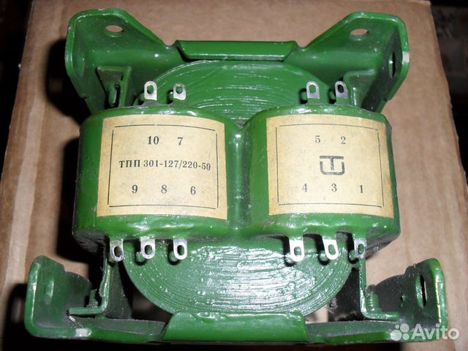

Трансформатор ТПП301-127/220-50 — это низковольтный, унифицированный, малогабаритный однофазный трансформатор, предназначенный для работы в устройствах на полупроводниковых приборах. Он используется в радиоэлектронной аппаратуре, аппаратуре средств связи, электронно-вычислительных машинах и бытовой радиоэлектронной аппаратуре (РЭА) при питании от сетей переменного тока напряжением 127 В и 220 В с частотой 50 Гц.

Основные характеристики

• Номинальная мощность : 135 В*А.

• Рабочая частота : 50 Гц.

• Напряжение первичной обмотки : 127/220 В.

• Ток первичной обмотки : 1,4 А при 127 В и 0,79 А при 220 В.

• Ток вторичной обмотки : 8,3 А.

• Напряжение вторичной обмотки : варьируется в зависимости от обмотки, например, 2,48 В, 4,98 В и 0,62 В на разных выводах.

• Габаритные размеры : 88х137х110 мм.

• Масса : 4100 г.

• Типоразмер сердечника : ПЛм27х40х36.

• Температура окружающей среды : от -60 до +85 °С.

• Относительная влажность воздуха при температуре +40 °С : до 98 %.

Применение и особенности

Трансформатор имеет несколько вторичных обмоток, что позволяет гибко настраивать выходные напряжения и токи для питания различных устройств. Возможны последовательное и параллельное соединения обмоток для достижения необходимых комбинаций напряжений и токов. Трансформаторы типа ТПП изготавливаются с учетом климатических и механических факторов, что делает их пригодными для использования в различных условиях.

Климатическое исполнение

Трансформатор имеет всеклиматическое исполнение, обозначаемое буквой «В», что позволяет использовать его в широком диапазоне температур и влажности.
