Основные характеристики

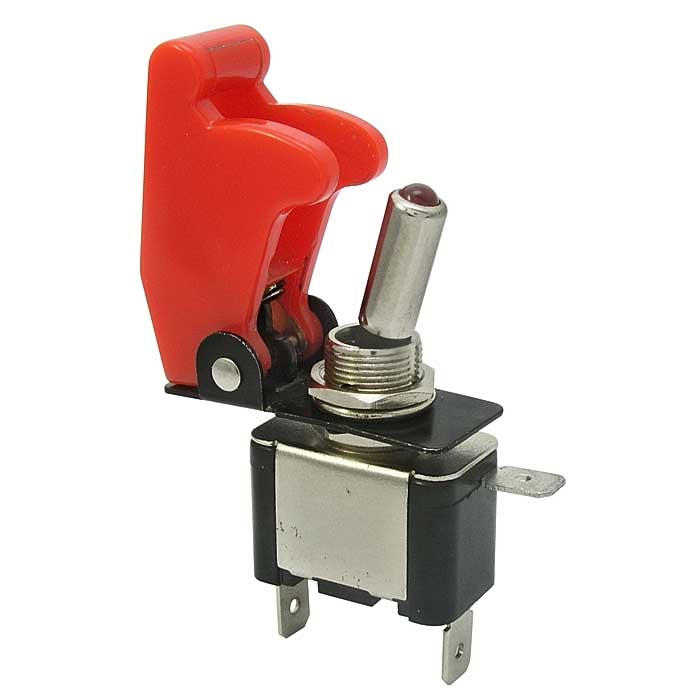

• Тип : Тумблер ON-OFF (SPST).
• Номинальное напряжение : 12 В (DC).
• Номинальный ток : 25 А.
• Сопротивление изоляции : не менее 500 МОм при напряжении 500 В.
• Контактное сопротивление : не более 50 мОм.
• Количество циклов коммутации : не менее 10,000.
• Рабочая температура : от -25 до +85 °C.

Дизайн и функциональность

Размеры

• Высота : 28 мм.
• Ширина : 16 мм.
• Глубина : 61,7 мм.
• Диаметр установочного отверстия : 12,2 мм.
