КР1561КП3 – это цифровая микросхема серии КМОП, представляющая собой восьмиканальный мультиплексор. Она используется в узлах и блоках электронной аппаратуры общего назначения.

Характеристики :

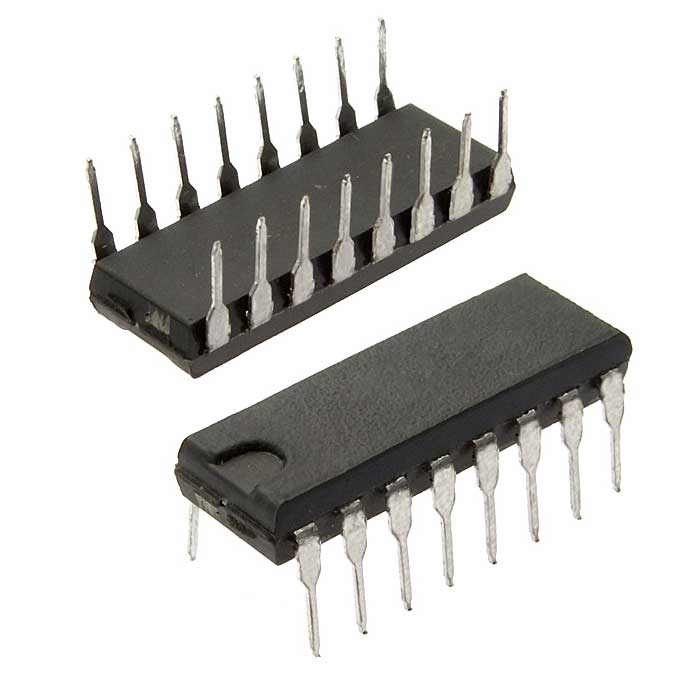

• Микросхема выпускается в 16-выводном пластмассовом корпусе с двухсторонним расположением выводов для монтажа на печатную плату через отверстия. Тип корпуса 238.16-1, масса не более 1,5 г.

• Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

• Климатическое исполнение: УХЛ2.1.

• Категория качества: «ОТК».

• Технические условия: бК0.348.794-05ТУ.

• Напряжение питания: 3…18 В.

• Ток потребления: при Un=5В <20 мкА; при Un=10 <40 мкА; при Un=15 <80 мкА.

Расшифровка маркировки :

• К - указывает на микросхему категории качества «ОТК» для устройств производственно-технического назначения и народного потребления.

• Р - пластмассовый корпус с параллельным двухрядным расположением выводов.

• 1 - полупроводниковая микросхема.

• 561 - номер разработки конкретного типа исполнения (номер серии).

• КП - коммутаторы и ключи прочие.

• 3 - номер разработки микросхемы определённого функционального назначения в конкретной серии.

Двоичный код на адресных входах A0-A2 задает номер активного канала D0-D7. Микросхема КР1561КП3 представляет собой 8-канальный мультиплексор с тремя состояниями на выходе и возможностью обнуления выхода.

Мультиплексор работает при низком уровне сигнала на входе разрешения выхода EO. При высоком уровне на этом входе выход переводится в высокоимпедансное состояние. Высокий уровень, поданный на вход R, переводит выход в состояние низкого уровня.

Импортным аналогом является микросхема MC14512B фирмы Motorola Semiconductor Products, Inc.
