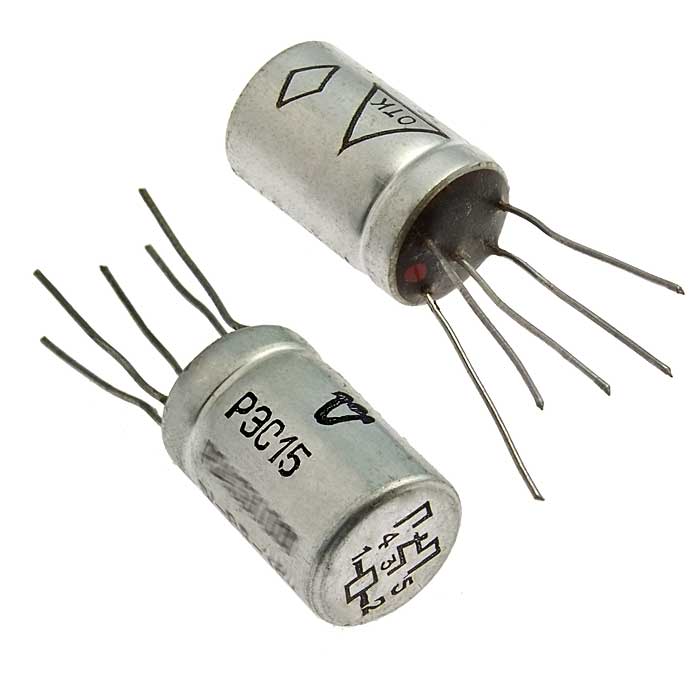

Основные характеристики

• Тип : Двухпозиционное, одностабильное.
• Питание : Постоянный ток.
• Коммутируемые токи : От 0,01 до 0,2 А.
• Напряжение : От 6 до 150 В.
• Корпус : Металлический, негерметичный, пылевлагозащищённый.

Конструкция и эксплуатация

Технические условия

Надежность и долговечность

• Автоматизация : Используется в системах автоматизации для управления различными устройствами, такими как насосы, электродвигатели и освещение.
• Электронные коммутаторы : Применяется в качестве электронных переключателей в устройствах звуковой техники и других аналоговых схемах, что позволяет минимизировать наводки на коммутируемые цепи и повысить надежность работы .
• Сигнализация и индикация : Может использоваться в сигнализаторах и индикаторах, обеспечивая управление светодиодами и другими индикаторами состояния .
• Тестирование и диагностика : Применяется в тестерах постоянного напряжения и других измерительных устройствах для проверки электрических цепей .
• Защитные устройства : Используется в защитных схемах для предотвращения повреждений оборудования при перегрузках или коротких замыканиях .

Подготовка

1. Инструменты и материалы :
   • Паяльник и припой.
   • Провода для подключения.
   • Печатная плата или макетная плата для установки реле.
2. Проверка реле : Убедитесь, что реле не имеет видимых повреждений и соответствует техническим характеристикам.

Установка

1. Определение выводов :
   • Ознакомьтесь с цоколёвкой реле, которая указана в технической документации. КР293КП3В имеет 8 выводов, из которых 2 используются для управления, а остальные — для подключения нагрузки.
2. Монтаж на плату :
   • Установите реле на печатную плату в соответствии с обозначениями выводов. Убедитесь, что выводы правильно ориентированы.
3. Пайка :
   • Припаяйте выводы реле к плате, следя за тем, чтобы не было коротких замыканий.

Настройка

1. Подключение управляющего напряжения :
   • Подключите управляющее напряжение (1.1–1.6 В) к управляющим выводам реле (выводы 5 и 6). Это напряжение необходимо для активации реле.
2. Подключение нагрузки :
   • Подключите нагрузку к выходным контактам реле (выводы 2 и 4). Убедитесь, что максимальное коммутируемое напряжение не превышает 400 В.
3. Тестирование :
   • Включите питание и проверьте работу реле, подавая управляющее напряжение. Убедитесь, что нагрузка включается и выключается корректно.

Проверка работоспособности

1. Измерения :
   • Проверьте выходное напряжение на нагрузке с помощью мультиметра.
   • Убедитесь, что время включения и выключения не превышает 2 мс, как указано в характеристиках.
2. Наблюдение за работой :
   • Наблюдайте за работой устройства в течение некоторого времени, чтобы убедиться в стабильности работы реле.
