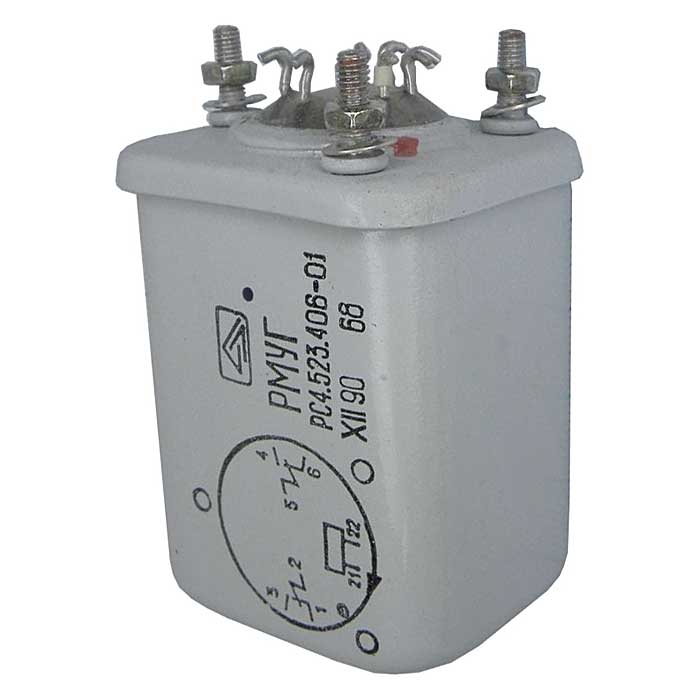

Основные характеристики

• Вес: 160 г
• Габаритные размеры: 51,5 × 34 × 41 мм
• Количество контактов: 2
• Номинальное напряжение катушки: 27 В
• Коммутируемое напряжение: от 6 до 300 В
• Коммутируемый ток: от 0,05 до 1 А
• Ток отпускания: 5 мА
• Время отпускания: 5 мс

Применение

Преимущества

• Надежность: Высокая степень надежности и долговечности.
• Универсальность: Широкий диапазон коммутируемых напряжений и токов позволяет использовать реле в различных условиях.
• Компактные размеры: Небольшие габариты делают его удобным для интеграции в различные устройства.

Основные параметры

1. Рабочее напряжение : Тумблер предназначен для использования при напряжении до 220 В, что делает его подходящим для большинства бытовых и промышленных приложений .
2. Рабочий ток : Максимальный рабочий ток составляет 5 А, что позволяет использовать его в различных электрических цепях .
3. Сопротивление контакта : Для тумблеров с приемкой «1» сопротивление контакта не должно превышать 0,05 Ом, а для приемки «5» — 0,01 Ом. Это критично для обеспечения надежности и минимизации потерь .
4. Усилие переключения : Усилие переключения варьируется от 2,7 до 16 Н, что важно для удобства использования и долговечности механизма .
5. Температурный диапазон : Тумблер может работать в диапазоне температур от -60 до +85 °C, что позволяет использовать его в различных климатических условиях .
6. Сопротивление изоляции : Сопротивление изоляции должно быть не менее 1000 МОм, что гарантирует безопасность эксплуатации .
7. Количество циклов переключений : Тумблер рассчитан на не менее 10,000 циклов переключений, что обеспечивает его долговечность и надежность в эксплуатации .
8. Способ монтажа : Тумблер устанавливается на панель с помощью резьбового соединения, а монтаж выводов осуществляется под пайку, что упрощает интеграцию в различные устройства .
