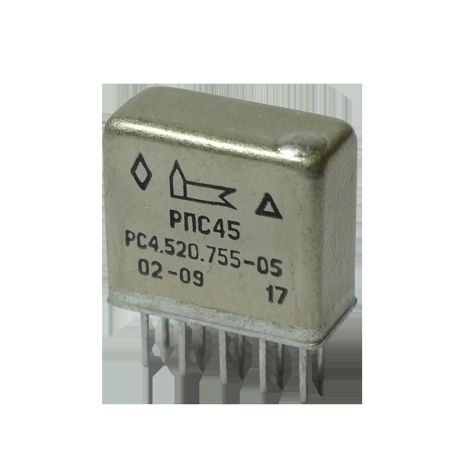

Реле РПС-45 РС4.520.755-10 — герметичное, поляризованное, двустабильное реле с двухпозиционной регулировкой и двумя переключающими контактами. Используется для коммутации электрических цепей постоянного и переменного тока с частотой до 10000 Гц.

Характеристики и конструкция :

• Соответствует ГОСТ 16121-86 и техническим условиям ЯЛ0.452.081 ТУ.

• Ток питания обмотки – постоянный.

• Имеет две модификации: РПС-45 со штыревыми выводами и РПС-45-1 с планарными выводами для поверхностного монтажа.

• Конструкция обеспечивает фиксированное положение контактных групп в любом состоянии реле при обесточенной обмотке.

• Масса реле РПС-45 – 3,5 г, РПС-45-1 – 3,6 г.

• Минимальный срок службы и срок сохраняемости в условиях отапливаемого хранилища, в защищенной аппаратуре или в комплекте ЗИП — 20 лет.

Электрические характеристики :

• Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом:

  • В нормальных климатических условиях – 200 МОм

  • При максимальной температуре – 20 МОм

  • В условиях повышенной влажности – 10 МОм

• Испытательное переменное напряжение:

  • В нормальных климатических условиях:

    • между токоведущими элементами, между токоведущими элементами и корпусом – 180 В

    • между обмотками и корпусом – 300 В

  • В условиях повышенной влажности:

    • между токоведущими элементами, между токоведущими элементами и корпусом – 150 В

    • между обмотками и корпусом – 180 В

  • При пониженном атмосферном давлении:

    • между токоведущими элементами, между токоведущими элементами и корпусом – 150 В

    • между обмотками и корпусом – 180 В

• Коммутируемый ток: 5x10^-6 - 1 A.

• Коммутируемое напряжение: 0,05-36 В (постоянное) / 60 В (переменное).

• Номинальное рабочее напряжение управления: 3; 4; 6,3; 12; 15; 27 В.

• Номинальное сопротивление обмотки: 9; 17; 43; 150; 220; 800 Ом.

• Время срабатывания: 5 мс.

При подключении положительного полюса источника питания к выводу обмотки, обозначенному А, а отрицательного – к выводу этой же обмотки, обозначенному Б, замыкаются контакты 12 и 22 с контактами 13 и 23. При подключении положительного полюса источника питания к выводу обмотки, обозначенному В, а отрицательного – к выводу этой же обмотки, обозначенному Г, замыкаются контакты 12 и 22 с контактами 11 и 21. Одновременная подача напряжения на выводы А, Б, В, Г не допускается. Рабочее положение реле – любое.
