Микросхемы КР140УД20А представляют собой сдвоенные (двухканальные) операционные усилители средней точности с внутренней частотной коррекцией и защитой входа от короткого замыкания. Они предназначены для использования в узлах и блоках радиоэлектронной аппаратуры общего назначения.

Основные характеристики:

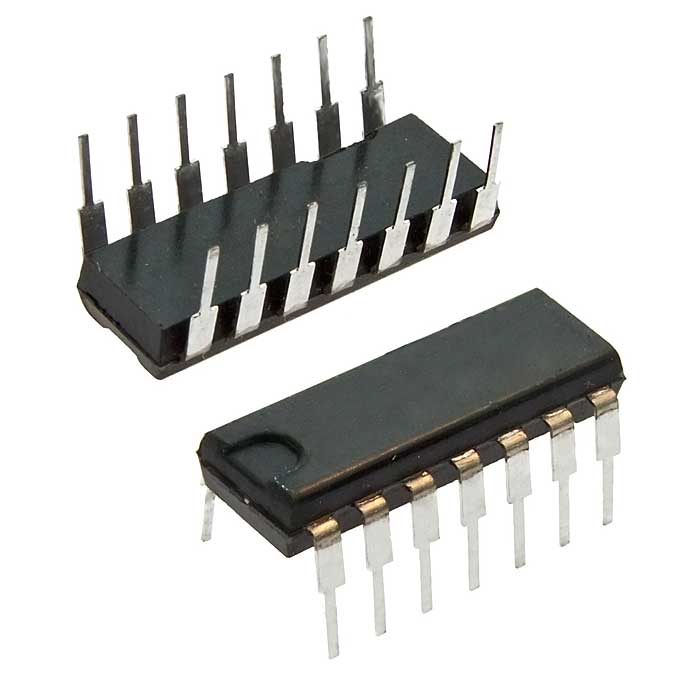

• Корпус : Микросхемы выполнены в 14-выводном пластмассовом корпусе типа 201.14-1 с двухсторонним расположением выводов для монтажа в отверстия печатных плат. Масса микросхемы не превышает 1,5 г.

• Электрические параметры :

  • Максимальное выходное напряжение: ±11,5 В .

  • Напряжение смещения нуля: менее 3 мВ .

  • Входной ток: менее 80 нА .

  • Разность входных токов: менее 30 нА .

• Температурный диапазон : Микросхемы могут работать в диапазоне от -60 до +125°C, но для некоторых исполнений этот диапазон может быть ограничен.

• Климатическое исполнение : УХЛ.

• Зарубежный аналог : uA747 от Fairchild Semiconductor, Inc..

Применение и особенности:

• Микросхемы содержат 82 интегральных элемента и предназначены для широкого спектра применения в радиоэлектронной аппаратуре.

• Они имеют гарантийный срок хранения 12 лет и гарантийную наработку до 60 000 часов в стандартных условиях и до 70 000 часов в облегчённых режимах.

Маркировка и расшифровка:

Маркировка КР140УД20А расшифровывается следующим образом:

• К : Категория качества «ОТК» для устройств производственно-технического назначения и народного потребления.

• Р : Пластмассовый корпус с параллельным двухрядным расположением выводов.

• 1 : Группа микросхемы по конструктивно-технологическому признаку (полупроводниковая микросхема).

• 40 : Номер разработки конкретного типа исполнения.

• УД : Подгруппа и вид функционального назначения (операционные усилители).

• 20 : Условный номер разработки микросхемы в данной серии по определённому функциональному признаку.

• А : Различие микросхем одного типа по электрическим параметрам, конструктивному исполнению или по температурному диапазону.
