2РМ18КУЭ7Г1В1

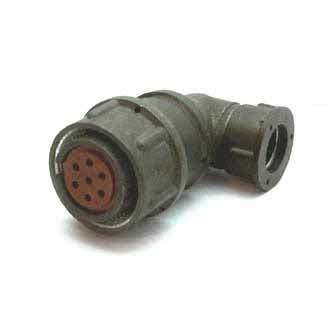

Разъем 2РМ18КУЭ7Г1В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии 2РМ и имеет несколько ключевых характеристик:

Технические характеристики

• Корпус : Кабельный, с угловым патрубком для экранированного кабеля.

• Количество контактов : 7.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная — от 27 А до 260 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условия эксплуатации : Температура от -60° С до 100° С, повышенная влажность до 98% при 25° С.

Применение

Разъемы серии 2РМ, включая 2РМ18КУЭ7Г1В1, используются для внутреннего и наружного монтажа в различных электрических устройствах и системах. Они подходят для работы с экранированными и неэкранированными кабелями.

Конструкция

Состоит из корпуса, изолятора и контактов. Соединение выполняется с помощью резьбового сочленения, что обеспечивает надежное крепление и защиту от пыли.
