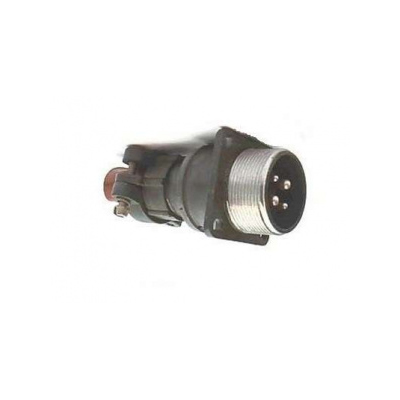

2РМ22БПН4Ш3В1

Соединитель 2РМ22БПН4Ш3В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 22.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Тип контактов : Штыревые.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

• Токовая нагрузка :

  • На одиночный контакт диаметром 2 мм: 18 А.

  • На одиночный контакт диаметром 3 мм: 32 А.

  • Суммарная на соединитель: 80 А.

• Сопротивление контактов :

  • Для контактов диаметром 2 мм: не более 1,6 мОм.

  • Для контактов диаметром 3 мм: не более 0,8 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Диаметры контактов : 2 мм и 3 мм.

• Сочленение : Резьбовое с одношпоночной поляризацией.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : не менее 15 лет.

Условия эксплуатации

• Температурный диапазон : от -60°C до +100°C.

• Вибрация : синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : многократный и одиночный с различными характеристиками.

• Атмосферное давление : от 10??? мм рт. ст. до 50,6·10? Па.

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он подходит для монтажа с экранированными или неэкранированными кабелями.
