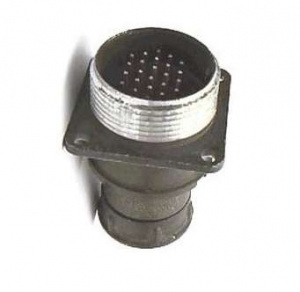

Разъем 2РМ27БПЭ24Ш1В1 относится к серии цилиндрических низкочастотных соединителей, предназначенных для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он имеет блочный корпус с диаметром посадочного отверстия 27 мм и 24 контакта диаметром 1 мм.

Основные характеристики:

• Тип соединителя: 2РМ

• Условный размер корпуса: 27 мм

• Вид корпуса: Блочный (приборный)

• Вид патрубка: Прямой

• Вид гайки патрубка: Для экранированного кабеля

• Количество контактов: 24

• Часть соединителя: Вилка

• Покрытие контактов: Серебро

• Теплостойкость: До +100°C.

Технические параметры:

• Максимальное рабочее напряжение: 560 В (до 700 В в некоторых источниках).

• Токовая нагрузка на одиночный контакт: 5 А, максимальная суммарная на соединитель — 100 А.

• Сопротивление изоляции: Не менее 5000 МОм (до 10000 МОм в некоторых источниках).

• Рабочая температура: От -60°C до +100°C.

• Минимальная наработка: 5000 часов.

• Количество сочленений-расчленений: До 500 раз.

Применение:

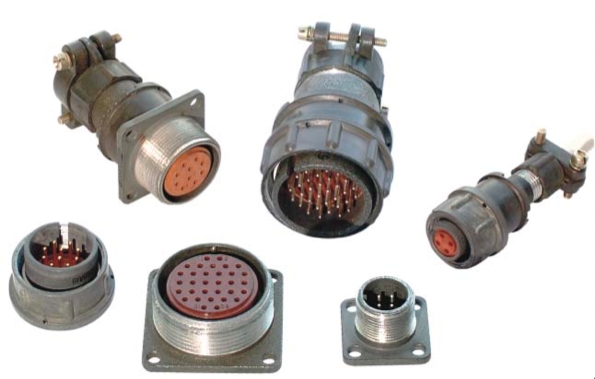

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры, как специального, так и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
