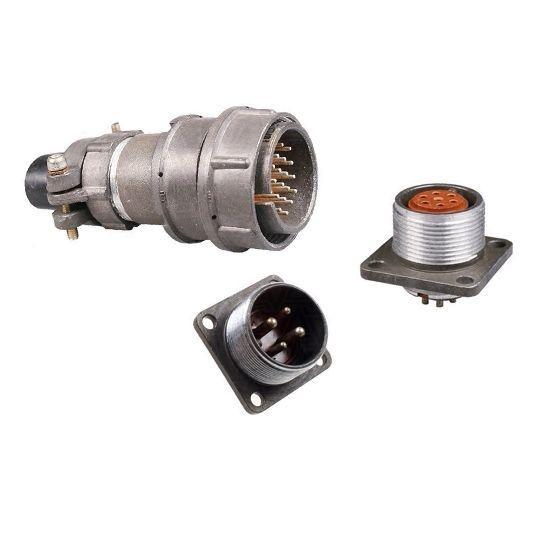

Соединитель 2РМ39Б45Ш2 относится к серии низкочастотных цилиндрических электрических разъемов. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ниже приведены основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМ — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 39 мм.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 45.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 2 — все контакты ?1,0 мм.

• Покрытие контактов : В — серебро.

• Метод монтажа : Обжимка.

Технические параметры

• Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).

• Токовая нагрузка на контакт : Для контактов ?1,0 мм — от 5 до 8 А.

• Сопротивление электрического контакта : Не более 5,0 мОм для контактов ?1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температура окружающей среды : От -60 до +100°C.

• Минимальная наработка : 5000 часов при 500 сочленениях-расчленениях.

• Срок сохраняемости : 25 лет.

Применение

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для работы в электрических цепях постоянного и переменного тока.
